دليل تصميم وتخطيط هيكل دعم جداري مخصص بتقنية LED

إن جدار LED المصمم حسب الطلب ليس مجرد شاشات عرض فحسب، بل هو نظام متكامل يشمل الألواح، والهيكل الداعم الذي يحملها، وعملية التركيب. فبينما تُحدد ألواح LED الصورة، يضمن الهيكل الداعم ثبات الجدار واستوائه وسلامته، خاصةً في التركيبات الكبيرة أو المنحنية أو الخارجية.

يتناول هذا الدليل كيفية التخطيط لـ هيكل دعم جدار LED للحصول على نظام جدار LED مصمم حسب الطلب: ما الذي يجب تحديده أولاً، وكيفية اختيار نوع الدعم المناسب، وما الذي يجب تحضيره قبل طلب عرض سعر. تنطبق المبادئ الموضحة هنا على أي مشروع جدار LED مصمم حسب الطلب، وتتبع عملية التصميم نفسها نفس الخطوات بغض النظر عن ماركة الشاشة أو حجم اللوحة. في GF-Truss، نركز على التصميم الهيكلي وتصنيع أنظمة الدعم المصنوعة من الألومنيوم، مما يساعد العملاء على تلبية المتطلبات المختلفة في تركيبات جدران LED.

ما الذي يتضمنه نظام جدار LED مخصص؟

كامل نظام دعم جداري بتقنية LED يتكون من ثلاثة أجزاء:

1. لوحات LED: يتم توفيرها من قبل الشركة المصنعة لشاشتك.

2. الهيكل الداعم: العوارض الأرضية، والهياكل السلمية، والقواعد، والأقفال السريعة/الأقفال اللولبية، والعوارض المتقاطعة التي تحمل الألواح. وهنا يأتي دور الشركة المصنعة للهياكل والسقالات.

3. التركيب والتجهيز: التجميع والتسوية وفحص السلامة في الموقع.

اختيار الهيكل المناسب مبكراً يجنبك إعادة العمل المكلفة والتركيبات غير الآمنة. دليلنا خطوة بخطوة كيفية تركيب دعامات أرضية لجدار LED؟ يشرح كيفية عمل النظام بأكمله في الموقع.

الأبعاد الرئيسية قبل تصميم الدعامة

قبل أن نقوم بتصميم هيكل دعم جدار LED، نحتاج إلى المعلومات التالية منك:

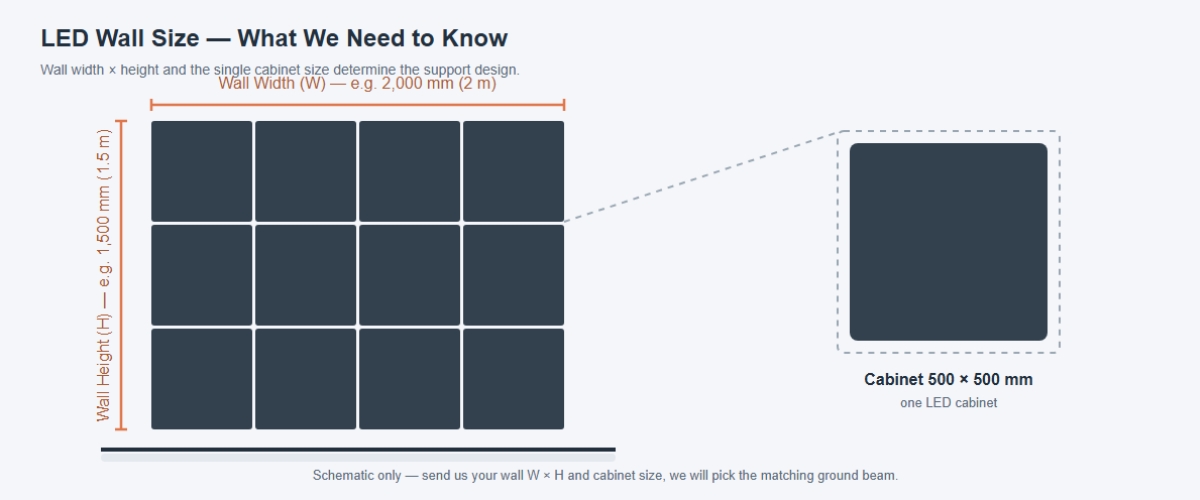

• الحجم الإجمالي للجدار: عرض وارتفاع جدار LED النهائي (على سبيل المثال 5م × 3م).
• حجم لوحة/خزانة LEDأبعاد لوحة LED واحدة (مثلاً 500×500 مم، 500×1000 مم، 640×640 مم، 960×960 مم). يحدد حجم لوحة LED نوع دعامة الأرضية التي يجب اختيارها.
• أرضي أو فوق الأرضهل يقف الجدار على الأرض، أم أن حافته السفلية مرتفعة (للمسارح والممرات والكاميرات)؟
• مسطح أو منحني: هل الجدار مسطح، أم أنه يستخدم ألواح LED منحنية/مرنة تحتاج إلى نظام دعم منحني؟
• داخلي أو خارجي: تحتاج الجدران الخارجية إلى تصميم مقاوم لأحمال الرياح والثقل الموازن؛ أما الجدران الداخلية فهي في المقام الأول مسألة تتعلق بالاستقرار.
• شروط الموقعمستوى الأرضية، وارتفاع السقف، والمساحة المتاحة للوصول إلى منطقة التجميع.

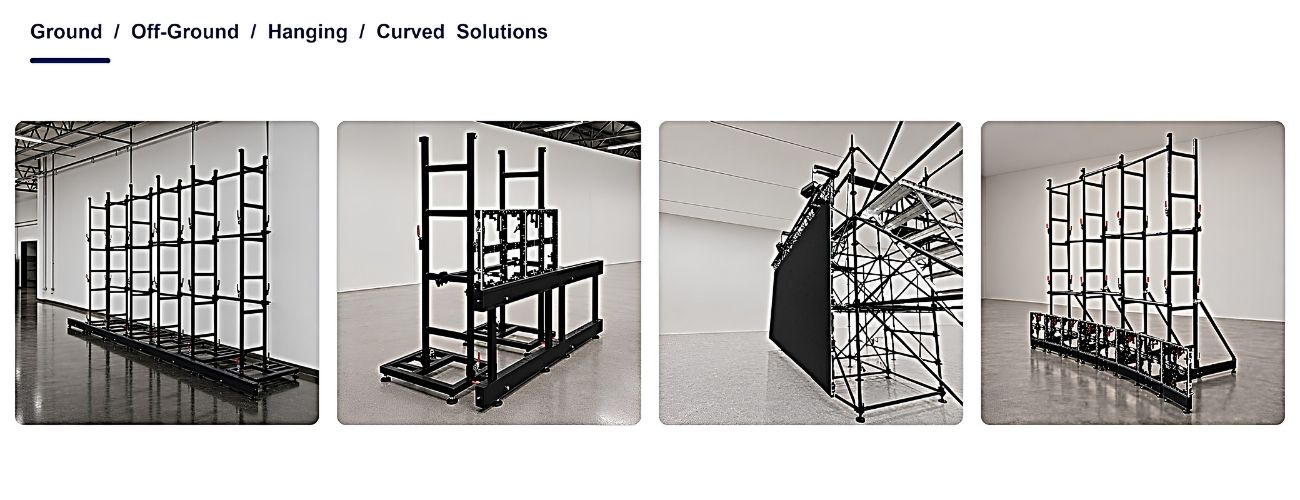

اختيار نوع دعامة الحائط المناسبة لمصابيح LED: أرضية، أو معلقة على الحائط، أو معلقة

يُستنتج نوع الدعم مباشرةً من الأبعاد المذكورة أعلاه:

• الدعم الأرضي

الهياكل المدعومة بالأرض/الهياكل القابلة للتكديس يمكن وضع جدار LED مباشرة على عوارض القاعدة أو الإطارات الأرضية. ويُستخدم عادةً في الفعاليات المؤقتة على الأسطح الصلبة والمستوية، خاصةً عندما لا يتوفر نظام تعليق من السقف. حامل جداري LED يوفر تركيبًا سريعًا ولا يتطلب قدرة تحمل علوية.

• الدعم خارج الأرض

الهياكل المعلقة يتم رفع جدار LED فوق الأرض باستخدام دعامات رأسية وأنظمة تقوية. غالبًا ما يتم اختيارها للمسارح، وبيئات البث، والتطبيقات التي تتطلب رؤية أفضل أو استغلالًا أمثل للمساحة. بالمقارنة مع هيكل الدعم الأرضي، يتطلب هيكل الرفع دراسة متأنية للاستقرار، وتصميم الأرجل، والتقوية الجانبية.

• حلول التعليق

تُعلّق جدران LED المعلقة من هياكل قائمة، مثل أنظمة الجمالونات المصنوعة من الألومنيوم. يُعدّ هذا الحل مناسبًا للأماكن الدائمة والاستوديوهات والمنشآت التي تتطلب الحفاظ على مساحة أرضية خالية. في هذه المنشآت، يُستخدم عادةً عارضة تعليق مخصصة لربط ألواح LED بالهيكل الداعم.

• جدران LED منحنية

جدران LED منحنية قد يتطلب استخدام لوحات LED المنحنية أو المرنة حلول دعم مختلفة تبعًا لهيكل الشاشة ومتطلبات التركيب. وبناءً على ارتفاع التركيب وظروف الموقع، يمكن اختيار حلول دعم أرضية منحنية أو حلول دعم معلقة منحنية لتناسب مختلف التصاميم الهيكلية ومتطلبات التركيب.

لجدار ذي حجم مخصص، مقالنا الشامل أنظمة دعم الجدران والأرضية بتقنية LED: الأنواع والتصميمات والتطبيقات يشرح كل نوع من أنواع الدعم بالتفصيل.

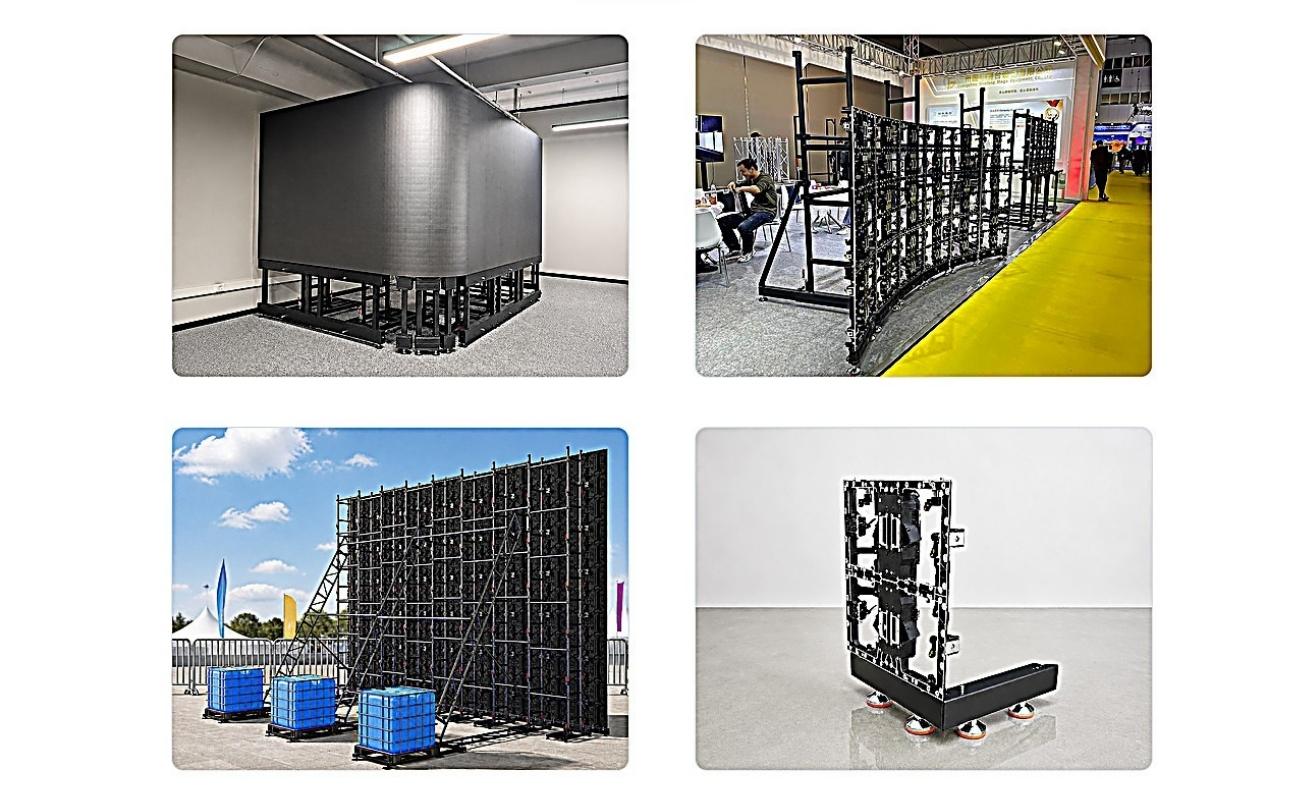

التصميم الإنشائي للجدران الكبيرة أو غير العادية المصممة حسب الطلب

بمجرد اختيار النوع، تبدأ عملية التصميم الهندسي. لا يقتصر الهدف على تثبيت الألواح فحسب، بل يشمل ضمان استقرار الجدار بأكمله تحت وزنه، أثناء التركيب، وطوال فترة التشغيل. تنطبق اعتبارات التصميم التالية على معظم مشاريع جدران LED المخصصة.

• الارتفاع والثبات

مع ازدياد ارتفاع الجدار، يرتفع مركز الثقل، ويصبح عرض القاعدة نفسه أقل مقاومة للانقلاب. عندما يصل ارتفاع العرض إلى 5 أمتار، يُنصح باستخدام قاعدة أكبر مزودة بثقل موازن. يُنصح بمراجعة... نظام تثبيت جدار فيديو LED بقاعدة موسعة، دعامة أرضية 8×6 متر بالنسبة لمواصفات هذا الخيار الموسع. تزيد المساحة الأوسع وتوفير الأثقال الموازنة من مقاومة الهيكل للانقلاب، وهو أمر مهم للجدران العالية وللجدران المستخدمة في الهواء الطلق.

• أحمال الرياح للجدران الخارجية

في الاستخدام الخارجي، يُعدّ حمل الرياح العاملَ الحاسم عادةً، لأنّ قوة الرياح المؤثرة على الشاشة العالية قد تتجاوز وزن الشاشة نفسها. وتختلف ظروف الرياح اختلافًا كبيرًا باختلاف المنطقة والفصل والتعرض للرياح، لذا يجب تقييم التصميم وفقًا للبيئة المحلية لموقع التركيب. عمليًا، يعني هذا استخدام قاعدة أعرض، أو إضافة ثقل موازن، أو تثبيت الهيكل بالأرض حيثما يسمح الموقع بذلك. وتختلف كمية الثقل الموازن أو طريقة التثبيت باختلاف المواقع.

• زوايا 90 درجة

لا يشترط أن تكون العوارض الأرضية مستقيمة. يمكن قصها وتشكيلها بزوايا قائمة (90 درجة)، مما يسمح بتصميم جدران على شكل حرف L، وانتقالات زاوية سلسة، وشاشات تُحيط بالهيكل. يُعد هذا شرطًا شائعًا في منصات العرض، وإطلاق المنتجات، والعروض متعددة الأوجه، حيث يجب أن يتبع الجدار شكل المكان لا العكس.

• ألواح مسطحة ومرنة متطابقة

يمكن أيضًا دمج ألواح LED المسطحة مع ألواح LED المرنة من خلال نظام دعم جدران LED الخاص بنا. وبمراعاة الخصائص الهيكلية المختلفة لكل نوع من أنواع الألواح، نقوم بتصميم أنظمة دعم مخصصة تضمن التكامل السلس والمحاذاة الدقيقة.

• تكوينات لوحة/خزانة LED مختلطة

صُممت أنظمة دعم جدران LED الخاصة بنا لتناسب ألواح/خزائن LED بمقاس 500×500 مم و500×1000 مم، مما يوفر مرونة أكبر لأبعاد وتكوينات الشاشات المختلفة. يساعد هذا التصميم المرن على تحسين تخطيطات الشاشات، والتكيف مع متطلبات المشاريع المتنوعة، وتحقيق تركيب أكثر كفاءة لجدران LED.

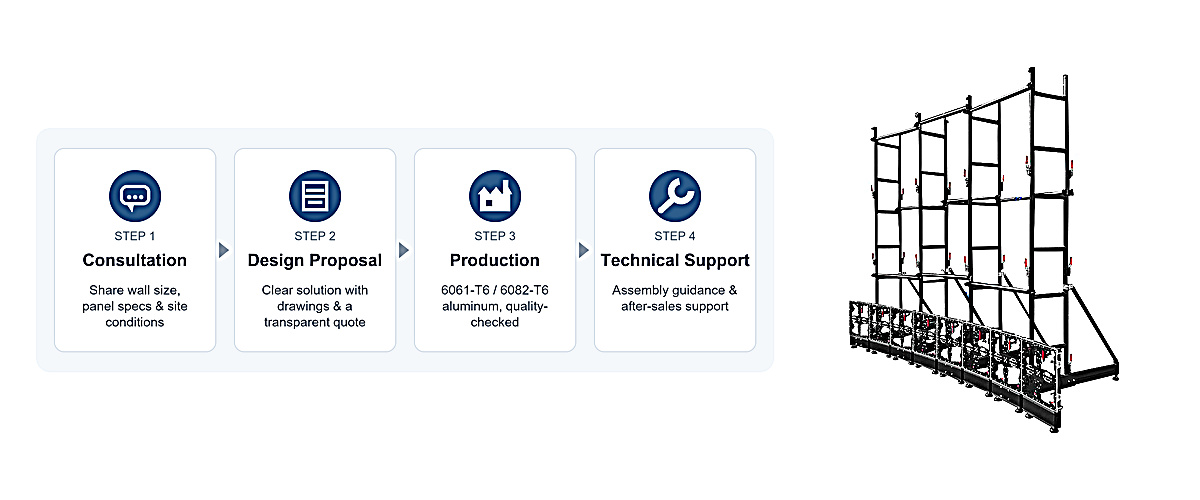

كيف نقدم حلول دعم جدران LED مخصصة

صُممت عملية التخصيص لدينا لإزالة التخمين:

• الاستشارة: تقوم بمشاركة حجم الجدار، ومواصفات الألواح، وظروف الموقع، والتطبيق.
• اقتراح التصميم: ستحصل على حل واضح مع رسومات توضيحية وعرض سعر شفاف.
• الإنتاج: يتم تصنيعه في مصنعنا باستخدام الألومنيوم 6061-T6/6082-T6، ويتم فحص الجودة قبل الشحن.
• الدعم الفني: إرشادات التجميع ودعم ما بعد البيع لعملية التركيب.

يجمع فريقنا الهندسي بين الخبرة العملية والمعرفة الهيكلية لتقديم حلول دعم مصممة خصيصًا لضمان تركيبات آمنة وفعالة وموثوقة. يمكنكم الاطلاع على المزيد من المعلومات حول حلولنا المصممة خصيصًا على الموقع الإلكتروني التالي: www.gftrusses.com.

التعليمات

س: ما هو أقصى ارتفاع يمكن أن يصل إليه حامل التثبيت الأرضي لجدار LED الخاص بك؟

ج: يصل ارتفاع نظام دعم جدار LED الأرضي القياسي إلى 5 أمتار. ومع النسخة ذات القاعدة الموسعة (نظام تثبيت جدار فيديو LED الأرضي ذو القاعدة الموسعة)، يمكن أن يصل الارتفاع إلى 8 أمتار. أما بالنسبة للتركيبات الداخلية حيث يمكن تثبيت الهيكل على الحائط، فيمكن الوصول إلى ارتفاعات تصل إلى 10 أمتار.

س: هل يمكنك تخصيص الأقفال؟

ج: يُعدّ توصيل الألواح بالهيكل نقطة احتكاك شائعة، خاصةً مع الألواح المستأجرة من مختلف الشركات المصنّعة. إذا كانت ألواحك مزوّدة بفتحات قفل سريع، فأرسل لنا رسم اللوح وسنقوم بتخصيص الأقفال السريعة لتناسبها. أما إذا لم تكن الألواح مزوّدة بفتحات قفل سريع، فسيتم استخدام أقفال لولبية بدلاً منها.

س: دعامة أرضية أو هيكل معدني: أيهما يجب أن أختار لجدار LED الخاص بي؟

ج: غالبًا ما يُطرح هذا الخيار عند طلب الجدار الأول. يُعدّ نظام الدعم الأرضي أسرع في التركيب ولا يحتاج إلى نقاط تثبيت في السقف، مما يجعله مناسبًا للاستخدام في التأجير والجولات الفنية. أما أنظمة الجمالون أو التعليق فهي مناسبة للجدران العالية والأماكن ذات نقاط التثبيت الهيكلية. يوضح الجدول أعلاه مقارنة أنواع الدعم بالتفصيل، ويمكننا أن نوصي بتكوين مناسب لجدارك تحديدًا.

س: ما المعلومات التي تحتاجونها للحصول على عرض سعر مخصص؟

ج: حجم الجدار (العرض × الارتفاع)، حجم لوحة LED، أرضي/مرتفع، مسطح/منحني، داخلي/خارجي. بناءً على هذه المعلومات، يمكننا عادةً تقديم حل مبدئي وعرض سعر خلال يومي عمل. تصفح منتجاتنا فئة دعامات الحائط LED للاطلاع على جميع حلول دعم جدران LED المخصصة المتاحة.
