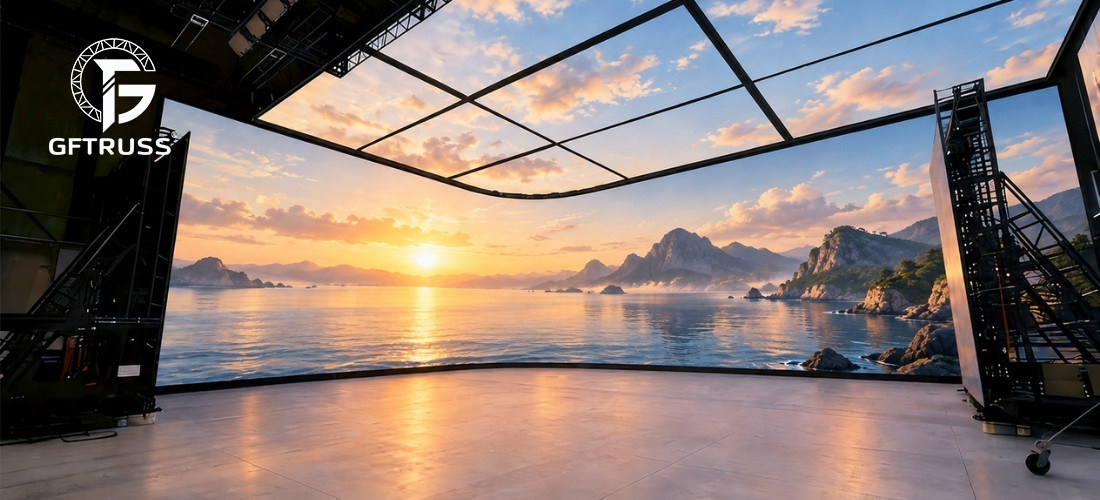

كيف تختلف دعامات الحائط المنحنية بتقنية LED عن أنظمة دعامات LED المستقيمة؟

قد تستخدم جدران LED المستقيمة والمنحنية نفس أبعاد خزانة LED وتشغل مساحة إجمالية مماثلة، لكن هياكلها الداعمة ليست مصممة بنفس الطريقة. يحدد ترتيب خزانة LED طريقة توصيل الهيكل ومتطلبات تركيبه.

تُبنى جدران LED المستقيمة على خط مستقيم، لذا فإن نظام دعمها بسيط وموحد نسبيًا. أما جدران LED المنحنية، فتتطلب وضع وحدات LED بزوايا محددة. ولذلك، يجب أن يتكيف الهيكل الداعم مع تغيرات الاتجاه مع الحفاظ على دقة المحاذاة والاستقرار.

تشرح هذه المقالة كيف تختلف دعامات الجدران المنحنية لمصابيح LED عن أنظمة دعامات الجدران المستقيمة، بما في ذلك التغييرات في العوارض الأرضية والقواعد وأقفال الخزائن والمكونات الداعمة. كما تتناول زوايا الخزائن ومعلومات المشروع اللازمة لتخطيط نظام دعامات LED المنحنية.

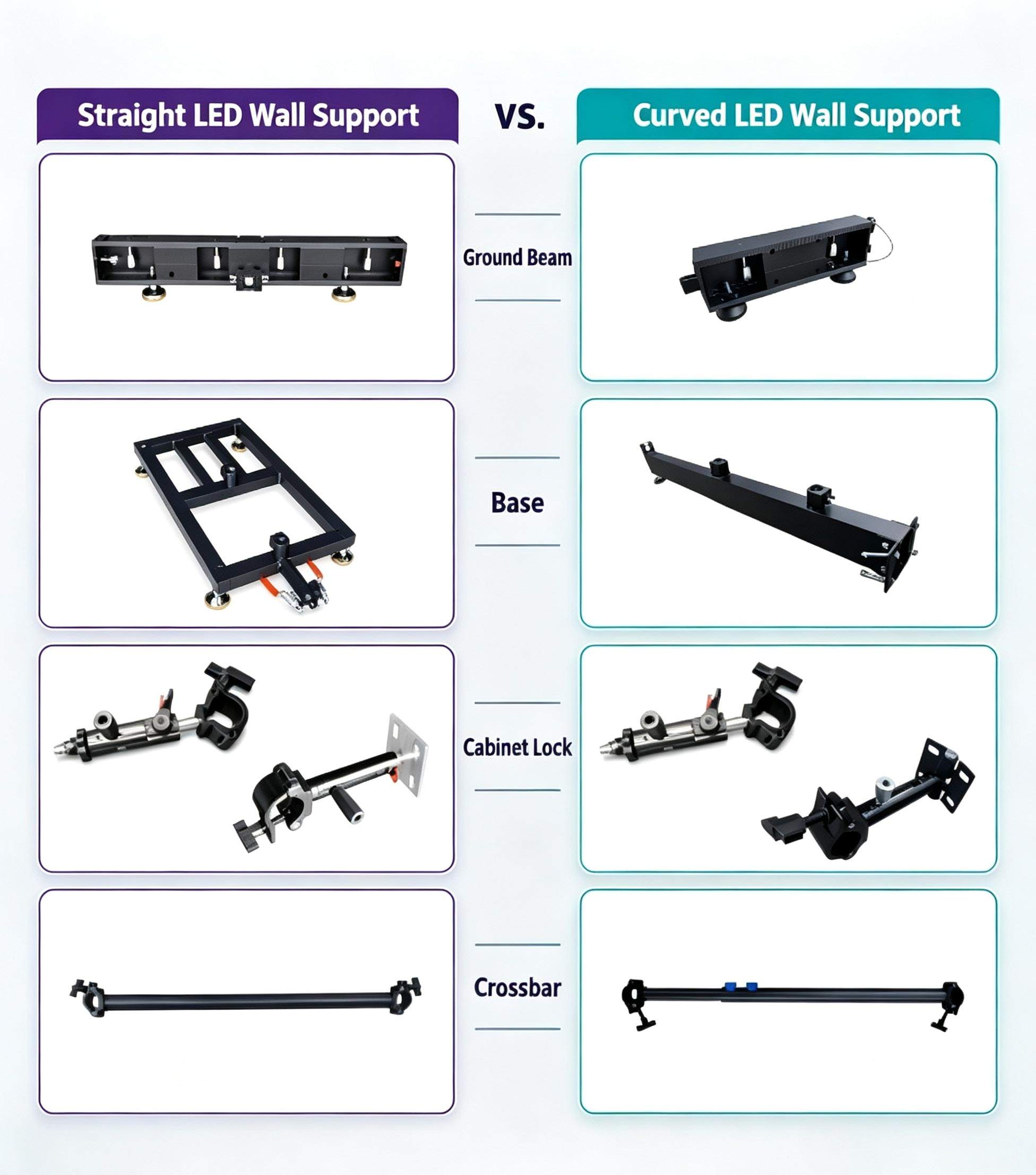

مقارنة سريعة بين حوامل LED الجدارية المستقيمة والمنحنية

تكمن الاختلافات الرئيسية في العوارض الأرضية والقواعد ومكونات القفل وترتيب الدعامة الخلفية. تسمح هذه التغييرات للنظام المنحني باتباع زوايا مختلفة للخزانة بدلاً من البقاء في خط ثابت واحد.

كيف يتم تنظيم نظامي دعم جدار LED؟

تُبنى دعامات الحائط الأرضية لمصابيح LED، سواءً كانت مستقيمة أو منحنية، حول نفس فئات المكونات العامة. وتشمل هذه عادةً العوارض الأرضية، والقواعد، والهياكل السلمية، وأقفال الخزائن، والعوارض المتقاطعة، والدواسات.

تُوفّر أسماء المكونات المشتركة هذه مرجعًا مفيدًا للمقارنة، ولكن الأجزاء الفردية ليست بالضرورة متطابقة أو قابلة للتبديل. وتعتمد أبعادها وطرق توصيلها وميزات ضبطها على ما إذا كان جدار LED مُرتبًا بشكل مستقيم أو منحني.

للحصول على مقدمة أوسع حول المكونات والأنواع والتطبيقات، اقرأ دليلنا الخاص بـ أنظمة دعم الجدران بتقنية LED.

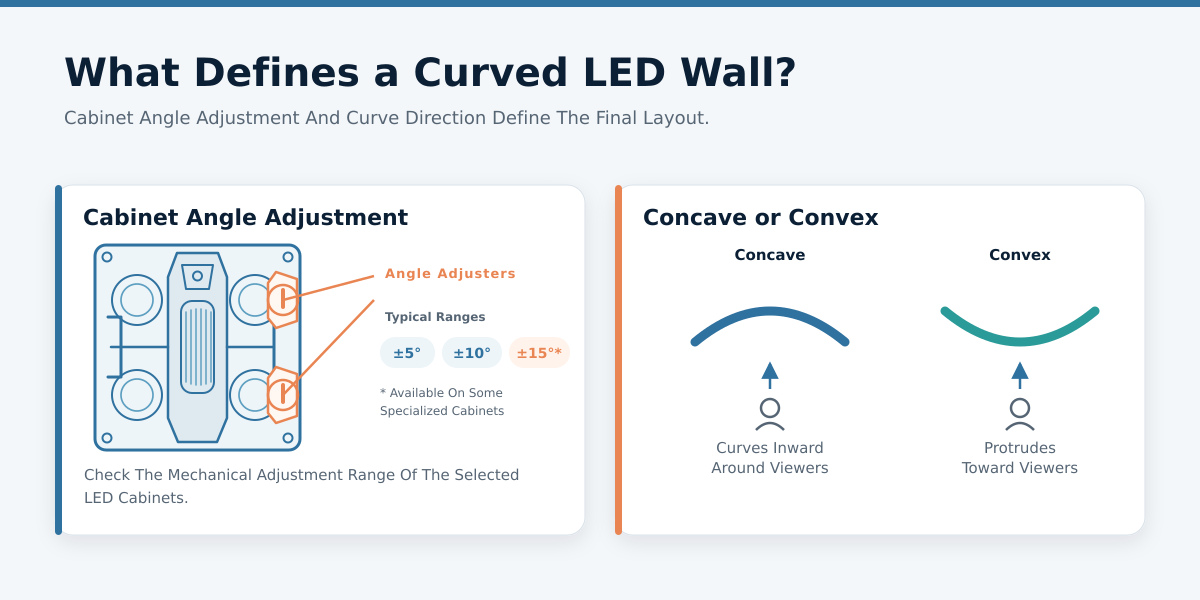

ما الذي يحدد شكل جدار LED المنحني؟

لا يمكن تحديد جدار LED المنحني من خلال عرضه وارتفاعه فقط. يعتمد شكله النهائي أيضًا على انحنائه الكلي، وما إذا كان يشكل منحنى داخليًا أم خارجيًا.

l زاوية خزائن LED

يتم تجميع العديد من جدران LED المنحنية من خزائن LED موضوعة بزوايا محددة. كل خزانة LED تواجه اتجاهًا مختلفًا قليلاً، مما يخلق الشاشة المنحنية الكاملة.

تعتمد الزاوية المتاحة على تصميم الخزانة وطريقة القفل المختارة. تحتوي بعض خزائن مصابيح LED على فتحات قفل سريع متوافقة تسمح بضبط زوايا متعددة. بينما تتطلب خزائن أخرى أقفالًا للمفصلات لضبط الزاوية المطلوبة.

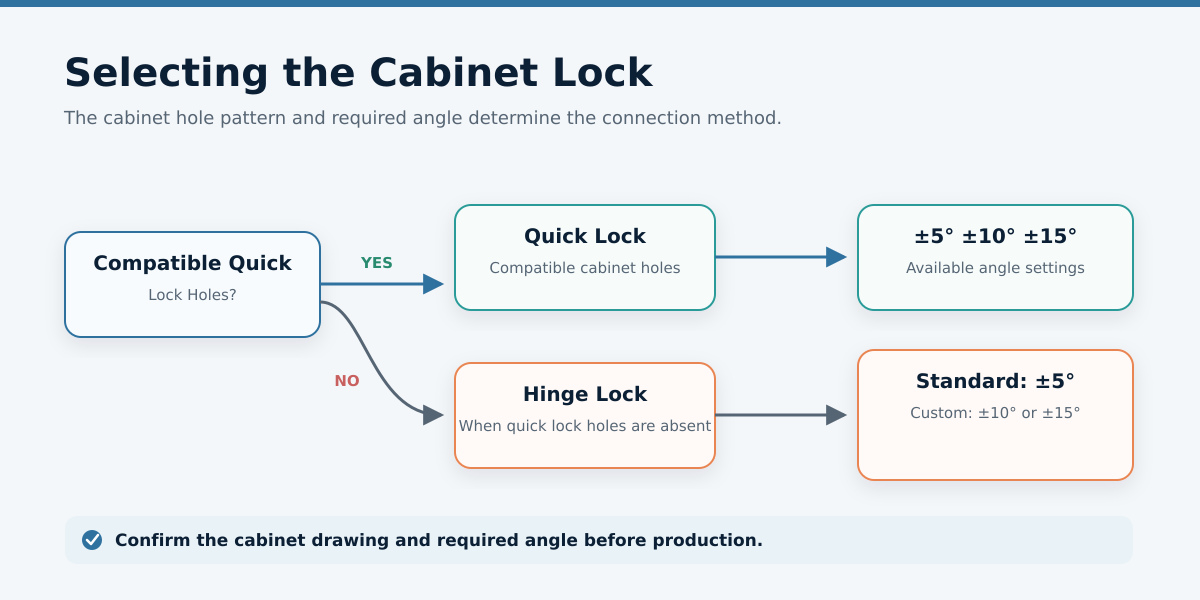

l مقارنة بين الأقفال السريعة والأقفال المفصلية للجدران المنحنية بتقنية LED

عندما تحتوي خزانة LED على فتحات قفل سريع متوافقة، يمكن تهيئة نظام الدعم لزوايا خزانة LED من ±5° أو ±10° أو ±15°.

عندما لا تحتوي الخزانة على فتحات قفل سريع، يلزم استخدام أقفال مفصلية. يمكن لقفل المفصلة القياسي استيعاب زاوية ±5°. أما المشاريع التي تتطلب زاوية ±10° أو ±15° فتحتاج إلى ملحقات توصيل مصممة خصيصًا.

يجب التأكد من الزاوية المطلوبة وتوفر فتحات القفل السريع قبل بدء الإنتاج. بالنسبة للخزائن التي لا تحتوي على فتحات قفل سريع أو المشاريع التي تتطلب زوايا مخصصة، GF-Truss يمكن مراجعة رسم الخزانة والمساعدة في تحديد ملحقات التوصيل المناسبة.

l تصميم مقعر أو محدب

يجب تحديد اتجاه المشاهدة أيضًا. الشاشة المقعرة تنحني للداخل حول منطقة المشاهدة، بينما تنحني الشاشة المحدبة للخارج. على الرغم من أن كلا التصميمين يستخدمان ترتيبات خزائن منحنية، إلا أن اتجاه العوارض الأرضية والمكونات الداعمة سيكون مختلفًا.

يجب أن يحدد الرسم التخطيطي للمشروع جانب العرض بوضوح لمنع تكوين هيكل الدعم في الاتجاه المعاكس.

l تعديل المكونات الداعمة

يستخدم نظام الدعم المنحني قواعد تلسكوبية وعوارض متقاطعة ودعامات قطرية. ويمكن تمديد هذه المكونات أو سحبها لتتناسب مع الترتيب الهيكلي المطلوب.

لذا، لا يتم تشكيل الشاشة بتعديل مكون واحد فقط. بل يجب تكوين خزائن مصابيح LED، والعوارض الأرضية، والقواعد، والعوارض المتقاطعة، والهياكل السلمية، والدعامات القطرية كنظام متكامل.

ما هي التغييرات التي تطرأ على دعامة جدارية منحنية مزودة بإضاءة LED؟

تتضمن أهم التغييرات عوارض الأرضية، والقواعد، وأقفال الخزائن، والمكونات الداعمة خلف جدار LED. للحصول على نظرة عامة عملية حول كيفية تجميع هذه المكونات، يمكنك قراءة دليلنا على كيفية تركيب دعامات أرضية جدارية LED.

l طريقة توصيل الشعاع الأرضي

يُعدّ العارضة الأرضية أحد الفروق الرئيسية بين دعامات جدران LED المستقيمة والمنحنية. في دعامة جدار LED المستقيمة، تُثبّت العوارض الأرضية المتجاورة باستخدام أقفال مُثبّتة عليها. تحافظ هذه الأقفال على استقامة الأجزاء في خط مستقيم متصل، وتمنع تغيير اتجاهها.

مع ذلك، لا يستخدم الدعامة المنحنية أقفالاً بين أقسام العارضة الأرضية المتجاورة، بل يتم توصيل الأقسام باستخدام دبابيس. وهذا يسمح لكل قسم من أقسام العارضة الأرضية باتباع الاتجاه المطلوب لتصميم الخزانة المنحنية.

إذا تم تثبيت العوارض الأرضية المنحنية معًا بإحكام كما هو الحال مع العوارض الأرضية المستقيمة، فلن يتمكن الهيكل من تشكيل الانحناء المطلوب. يسمح وصل الدبوس بتغيير الاتجاه، ولكن يجب مع ذلك توصيل أجزاء العوارض الأرضية وتثبيتها بشكل صحيح وفقًا لتصميم المنتج.

l حجم وشكل القاعدة

تستخدم حوامل مصابيح LED الجدارية المستقيمة عادةً قواعد أكبر حجماً لأن الخزائن لا تحتاج إلى وضعها بزوايا مختلفة. توفر القاعدة الأكبر أساساً أوسع وأكثر استقراراً للتركيب المستقيم الثابت.

يستخدم الدعامة المنحنية قاعدة طويلة وضيقة. يسمح تصميمها التلسكوبي بتعديل طولها التشغيلي وفقًا لمتطلبات مختلفة. يساعد هذا التعديل على تنسيق القاعدة مع مختلف التصاميم المنحنية. كما يسمح بترتيب نظام الدعامة المنحنية في خط مستقيم عند الحاجة.

l طريقة قفل خزانة LED

يمكن استخدام أقفال سريعة لتثبيت خزائن LED المتوافقة، سواء كانت مستقيمة أو منحنية، على دعامات الحائط LED.

يمكن استخدام قفل لولبي مع حامل جداري مستقيم لشاشات LED لأن الخزائن تبقى على مستوى ثابت. أما الحامل الجداري المنحني فلا يمكن استخدام نفس آلية القفل اللولبي، إذ يتغير اتجاه الخزائن عبر الشاشة، لذا يجب أن يتكيف نظام القفل مع زوايا الخزائن المتغيرة.

عندما لا تحتوي خزانة مصابيح LED على فتحات قفل سريع متوافقة، يُستخدم قفل مفصلي لتكوين جدار LED المنحني. يسمح هيكله المفصلي لمكون القفل بمتابعة اتجاه الخزانة مع الحفاظ على الاتصال المطلوب بالدعامة.

يجب التأكد من طريقة القفل من خلال الرسم التخطيطي لخزانة مصابيح LED. لا تكفي أبعاد الخزانة وحدها لأن فتحات التثبيت ومواقع القفل قد تختلف بين الشركات المصنعة.

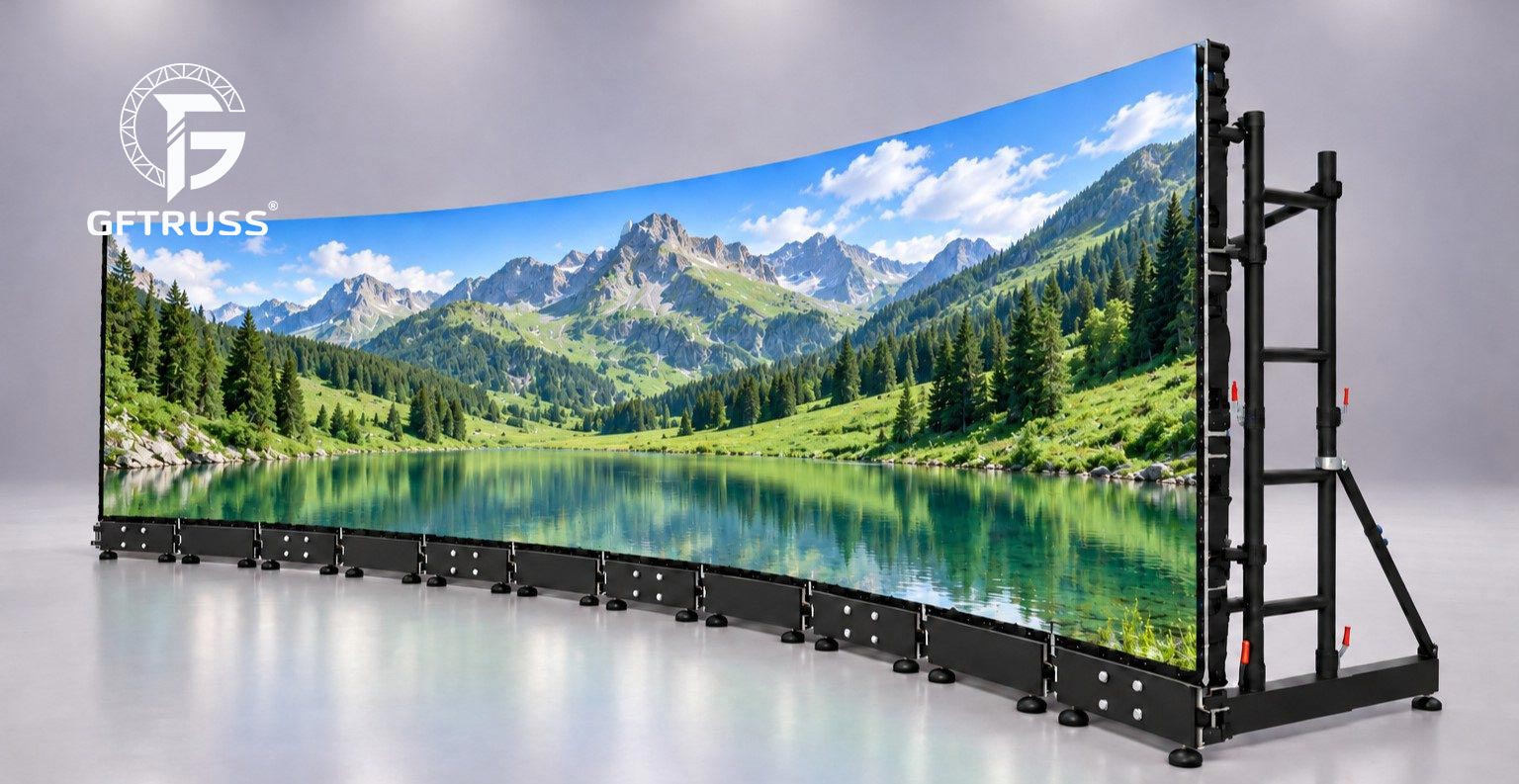

l دعامات قطرية ومكونات تلسكوبية

لا تستخدم دعامات الحائط المستقيمة لمصابيح LED دعامات قطرية. تتميز عوارضها ومنصاتها بأطوال ثابتة.

في المقابل، يستخدم حامل جدار LED المنحني دعامات قطرية لربط القواعد التلسكوبية بعوارض السلم. تساعد هذه الدعامات المكونات السفلية والخلفية على العمل معًا كترتيب دعم ثابت. كما أن العوارض والدواسات تلسكوبية أيضًا، ويمكن تعديل أطوالها لتتناسب مع التصميم المستقيم أو المنحني المختار.

المعلومات اللازمة لتصميم دعامة جدارية منحنية لمصابيح LED

تتيح المعلومات الكاملة عن الخزانة والتصميم للمورد اختيار عوارض الأرضية والأقفال والمكونات القابلة للتعديل الصحيحة.

l مواصفات خزانة LED

قدّم الرسم الفني لخزانة إضاءة LED واحدة. يجب أن يوضح الرسم ما يلي:

1. عرض وارتفاع الخزانة

2. مواقع فتحات القفل

3. توفر فتحات القفل السريع

l معلومات عن الشاشة والانحناء

حدد العرض والارتفاع الكليين لجدار LED بالكامل. يجب أن يتضمن المشروع أيضًا ما يلي:

1. هل الزاوية المطلوبة ±5°، أم ±10°، أم ±15°؟

2. ما إذا كان الجدار مقعرًا أم محدبًا

أخطاء شائعة في تخطيط دعامات جدران LED المنحنية

l استخدام عوارض أرضية مستقيمة لإنشاء منحنى

تُثبّت أقفال العوارض الأرضية المستقيمة أقسام العوارض المتجاورة في خط واحد، لكنها لا تُتيح تغيير الزوايا المطلوبة للشاشات المنحنية. قد يؤدي استخدام عوارض أرضية مستقيمة لجدار LED منحني إلى انحناء غير طبيعي، ومن المرجح جدًا ألا تتمكن الخزائن المتجاورة من التثبيت معًا بشكل صحيح.

l اختيار الأقفال دون فحص خزانة LED

يمكن استخدام إعدادات ±5° أو ±10° أو ±15° في خزائن إضاءة LED المزودة بفتحات قفل سريع متوافقة. أما الخزائن التي لا تحتوي على هذه الفتحات فتتطلب أقفالًا للمفصلات. تدعم أقفال المفصلات القياسية ±5°، بينما تتطلب إعدادات ±10° و±15° ملحقات مخصصة.

l إغفال مساحة التركيب الخلفية

تتطلب دعامات الحائط المنحنية بتقنية LED مساحةً للقواعد التلسكوبية، والعوارض السلمية، والدعامات القطرية. ولا تمثل أبعاد الشاشة الظاهرة المساحة الكاملة لدعامة الحائط بتقنية LED.

l توفير أبعاد جدار الشاشة فقط

لا يحدد العرض والارتفاع شكل الانحناء. يُتوقع من العملاء الذين يطلبون دعامة جدارية LED منحنية حسب الطلب تقديم أبعاد ورسم لخزانة LED واحدة، والأبعاد الكلية لجدار LED بالكامل، وما إذا كان الجدار يجب أن يشكل منحنى مقعرًا أو محدبًا، والانحناء المطلوب.

خاتمة

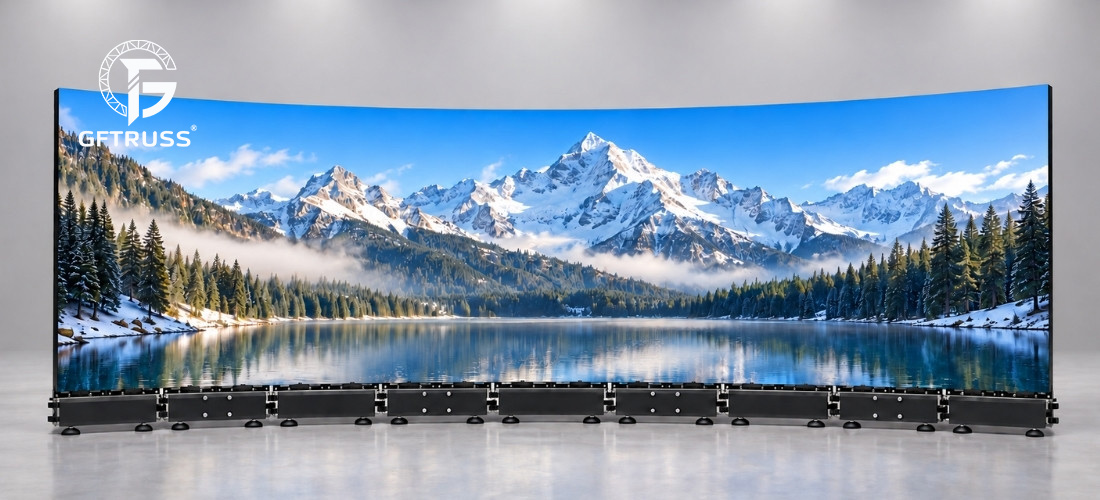

تستخدم دعامات الجدران المستقيمة لمصابيح LED عوارض أرضية ثابتة ومكونات داعمة للحفاظ على خط مستقيم. أما دعامات الجدران المنحنية لمصابيح LED فتستخدم عوارض أرضية متصلة بدبابيس، وقواعد تلسكوبية، وعوارض عرضية قابلة للتعديل، ومنصات تلسكوبية، ودعامات قطرية لتناسب مختلف التصاميم.

يمكن تصميم الدعامة المنحنية إما كهيكل مستقيم أو منحني، بينما تقتصر الدعامة المستقيمة المخصصة على دعم جدار شاشة LED مستقيم. يجب التأكد من دقة رسومات خزانة LED، ومعلومات القفل، وأبعاد التصميم قبل بدء الإنتاج.

استكشف GF-Truss حلول دعم الجدران بتقنية LED المستقيمة والمنحنية لتصميمات الخزائن المختلفة ومتطلبات المشروع.

التعليمات

ما هو الفرق الرئيسي بين دعامات الحائط المستقيمة والمنحنية لمصابيح LED؟

تستخدم العوارض الأرضية المستقيمة أقفالًا مدمجة للحفاظ على خط ثابت واحد. أما العوارض الأرضية المنحنية فتستخدم وصلات دبابيس تسمح لكل عارضة أرضية بتغيير اتجاهها بمرونة. وتعتمد دعامات الجدران المستقيمة لمصابيح LED على قواعد ثابتة وعوارض متقاطعة ودواسات، بينما تعتمد الدعامات المنحنية على مكونات تلسكوبية ودعامات قطرية.

هل يمكن استخدام دعامة جدارية منحنية لشاشة LED مع جدار شاشة LED مستقيم؟

نعم. يمكن محاذاة أقسام دعامة الأرضية في اتجاه واحد لشاشة LED مستقيمة، أو وضعها بزوايا مختلفة لشاشة منحنية. أما دعامة الحائط المستقيمة المخصصة لشاشات LED فلا يمكن تعديلها لتصبح منحنية.

ما هي الزوايا التي يمكن أن يخلقها حامل جداري منحني مزود بإضاءة LED؟

يمكن ضبط خزائن LED المزودة بفتحات قفل سريع متوافقة بزوايا ±5° أو ±10° أو ±15°. أما الخزائن التي لا تحتوي على فتحات قفل سريع فتتطلب أقفالًا للمفصلات. يوفر قفل المفصلة القياسي زاوية ±5°، بينما تتطلب زوايا ±10° أو ±15° ملحقات مخصصة.

لماذا يتم توصيل العوارض الأرضية المنحنية بدبابيس؟

تُؤمّن وصلات الدبابيس أجزاء عوارض التأريض المتجاورة مع السماح بتغيير اتجاهها. أما إذا كانت الأجزاء مُثبّتة معًا كعوارض تأريض مستقيمة، فستبقى في خط واحد ولن تتمكن من مُواكبة تصميم خزانة مصابيح LED المنحنية.

ما هي المعلومات المطلوبة لتسعير دعامة جدارية منحنية بتقنية LED؟

يرجى تقديم أبعاد ورسم خزانة واحدة، والأبعاد الكلية لجدار LED بالكامل، وما إذا كان يجب أن يشكل الجدار منحنى مقعرًا أو محدبًا، والانحناء المطلوب.
