نظام البرج الشبكي: المكونات، مبدأ التشغيل والتطبيقات

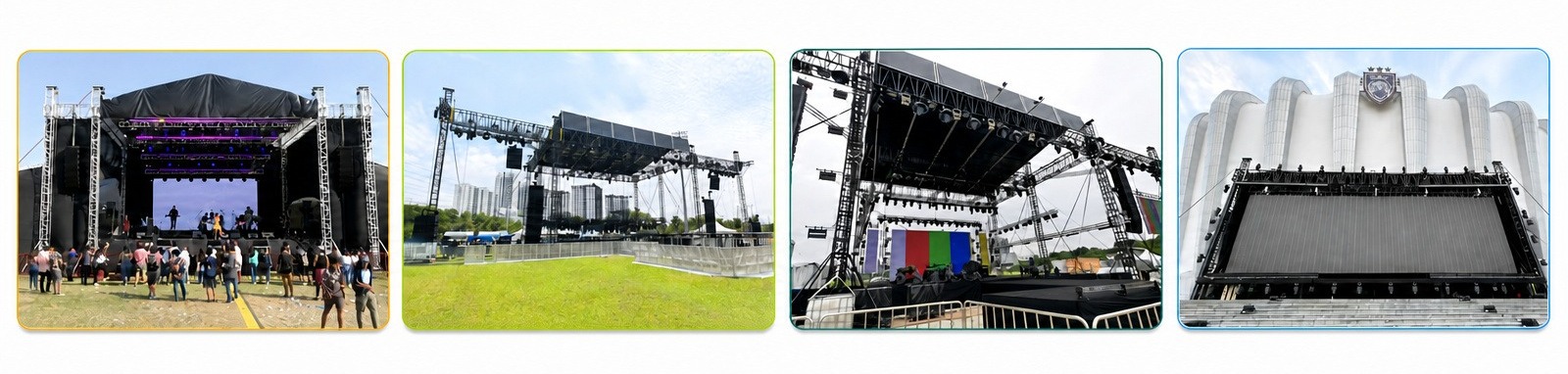

تُستخدم أنظمة الأبراج الشبكية على نطاق واسع في الحفلات الموسيقية والمهرجانات والمعارض وغيرها من الفعاليات الاحترافية. فهي تسمح بوضع هيكل شبكي أفقي فوق منطقة الفعالية عندما لا تتوفر نقاط تعليق مناسبة أو عندما يتطلب الإنتاج حلاً مؤقتاً مدعوماً بالأرض.

يتألف النظام المتكامل من أعمدة هيكلية وقواعد، ودعامات جانبية، ووحدات تثبيت، وأجزاء علوية، ورافعات، ومكونات أخرى متوافقة. توفر عوارض الهيكل نقاط التثبيت الرئيسية لوحدات الإضاءة، ومكبرات الصوت، وشاشات LED، وغيرها من معدات الفعاليات المعتمدة. يتيح نظام البرج رفع هذه العوارض وتثبيتها على ارتفاع العمل المطلوب.

تركز هذه المقالة تحديدًا على مكونات البرج وتشغيله وتطبيقاته. للحصول على نظرة عامة أشمل حول هياكل الفعاليات الكاملة، اقرأ دليلنا الخاص بـ أنظمة دعامات المسرح وكيفية عملها.

ما هو نظام البرج الشبكي؟

نظام الأبراج الجمالونية هو هيكل جمالوني يُستخدم لرفع وتثبيت عوارض جمالونية أفقية. في التكوين النموذجي، يتم وضع برجين أو أكثر حول منطقة الفعالية، مع توصيل عوارض جمالونية حولها من خلال كتل متحركة.   يشير مصطلح "برج الجمالون" إلى هيكل البرج بأكمله وليس فقط إلى عمود الجمالون الرأسي. أما عمود الجمالون الرأسي نفسه فهو دعامة الجمالون، والتي تُبنى عادةً من عدة أقسام جمالونية معيارية.   يعتمد عدد أبراج الجمالون وتصميمها على الهيكل المراد إنشاؤه. قد يُستخدم برجان لنظام جمالون قائم المرمى، بينما قد يتطلب الأمر أربعة أبراج أو أكثر لهيكل شبكي مستطيل أو هيكل سقف.   يمكن أيضاً تصميم برج واحد لتطبيق محدد، مثل رفع ودعم نظام مكبرات صوت خطية. وهذا يختلف عن نظام الأبراج المتعددة الذي يدعم عوارض الجمالون الأفقية.

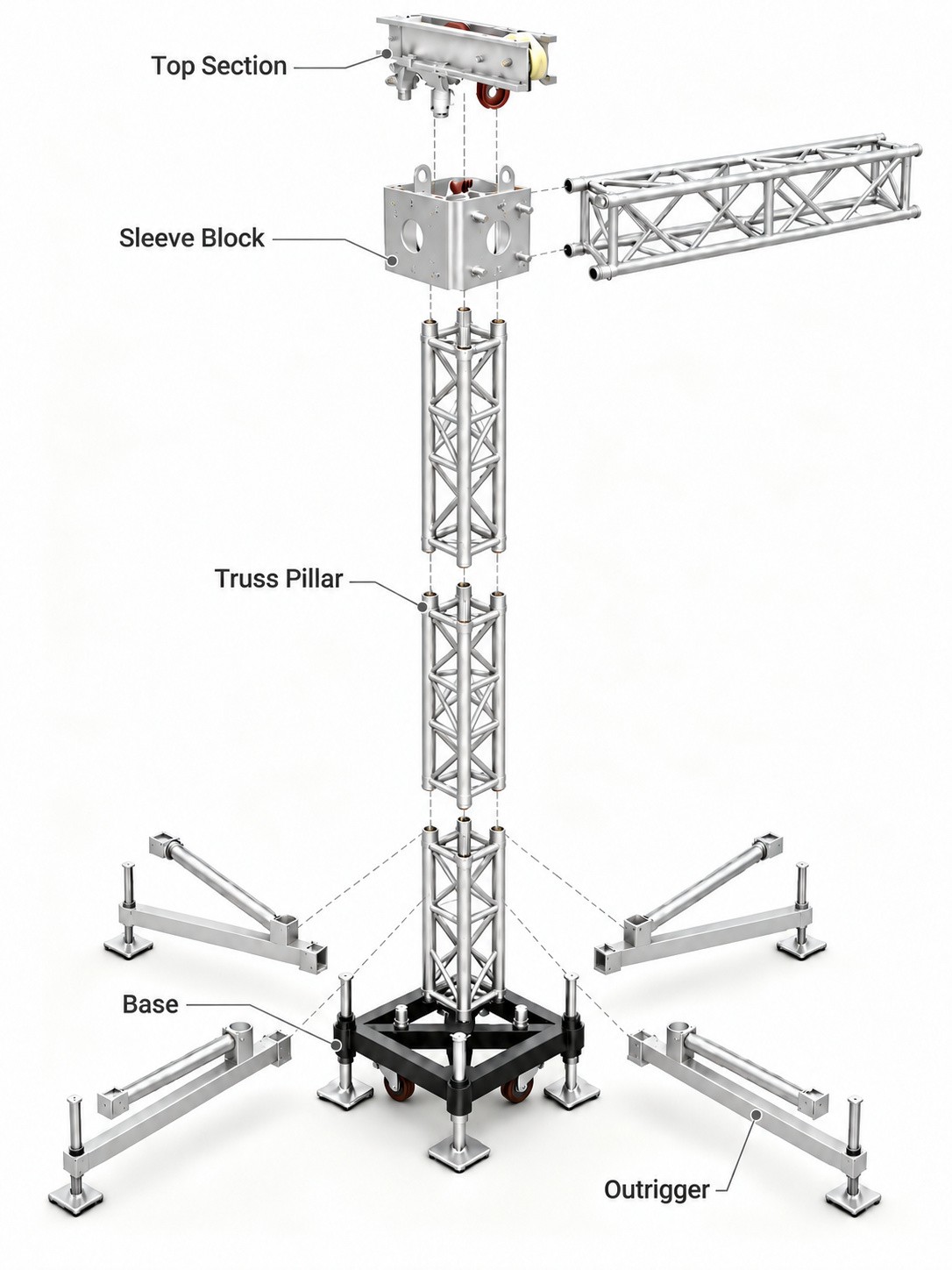

المكونات الرئيسية لنظام برج الجمالون

تختلف مكونات نظام البرج باختلاف ارتفاعه، والغرض من استخدامه، وطريقة رفعه. وتُعدّ الأجزاء التالية شائعة الاستخدام في أنظمة الأبراج المستخدمة في الفعاليات الاحترافية.

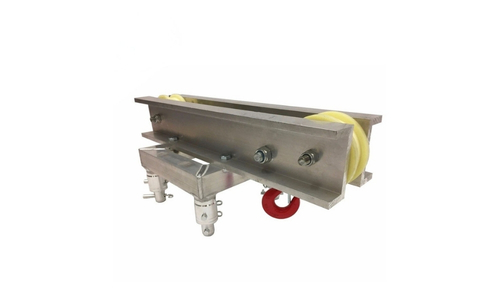

l الجزء العلوي

يتم تركيب الجزء العلوي، الذي يُشار إليه أحيانًا باسم كتلة الرأس، في أعلى عمود الجمالون. ويحتوي على بكرات دوارة توجه سلسلة حمولة الرافعة فوق قمة البرج.



تُغيّر البكرات اتجاه حركة السلسلة، مما يسمح للرافعة برفع أو خفض كتلة التثبيت وعارضة الجمالون المتصلة بها. يجب محاذاة الجزء العلوي بشكل صحيح مع الرافعة وسلسلة التحميل ونقطة الرفع المحددة.

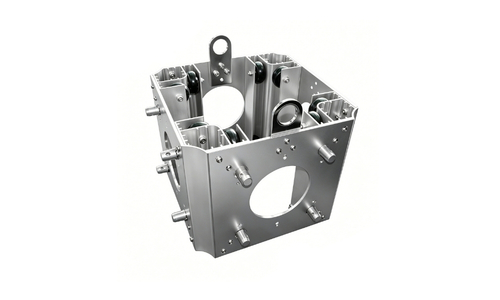

l كتلة الكم

تُركّب كتلة التثبيت حول عمود الجمالون وتوفر نقاط اتصال لعوارض الجمالون الأفقية. وتتحرك عموديًا على طول العمود عندما يرفع الرافعة أو يخفض هيكل العارضة.



تساعد عجلات التوجيه داخل كتلة الغلاف في الحفاظ على المحاذاة مع العمود والحد من الحركة الأفقية غير المرغوب فيها. وتقوم هذه العجلات بشكل أساسي بتوجيه كتلة الغلاف، ولا ينبغي اعتبارها المكونات الرئيسية التي تتحمل الحمل الرأسي.

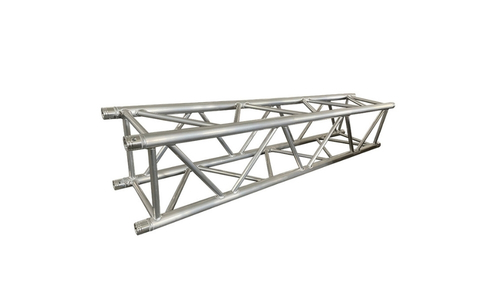

l أعمدة الجمالون

تتصل أعمدة الجمالون لتشكيل العمود الرأسي للبرج. يسمح تصميمها المعياري بإنشاء أبراج بارتفاعات مختلفة من مقاطع قياسية متوافقة.



يوفر العمود المسار الرأسي الذي تتبعه كتلة الغلاف. يجب أن يلتزم نوع المقطع المختار ونظام التوصيل والارتفاع المُجمّع بالقيود الفنية لتصميم البرج.

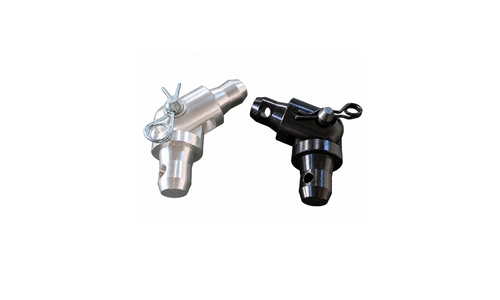

l مفصلات البرج

تربط مفصلات البرج الجزء الأول من العمود بالأجزاء العلوية. يسمح تصميمها المحوري بتجهيز مجموعة العمود العلوي بالقرب من مستوى الأرض ثم رفعها لأعلى إلى وضع رأسي.



يُتيح ذلك تركيب أجزاء العمود العلوي والجزء العلوي والرافعة قبل رفع العمود. وبمجرد رفعه، تُستكمل وصلات العمود باستخدام المسامير والمشابك المحددة.

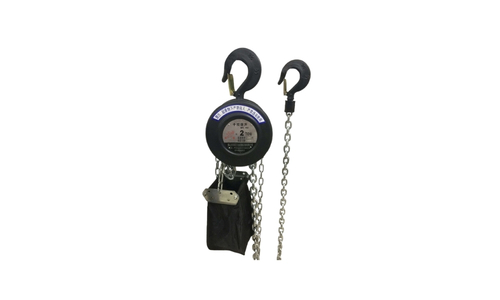

l رفع

تُنشئ الرافعة حركة الرفع اللازمة لرفع وخفض عارضة الجمالون. تشير مواصفات مثل 1T/5m إلى أن الرافعة تتمتع بقدرة رفع تبلغ طنًا واحدًا وطول سلسلة يبلغ خمسة أمتار.



لا تحدد قدرة الرافعة وحدها القدرة المسموح بها للنظام بأكمله. يجب أيضًا مراعاة حدود العوارض، والكتل الأنبوبية، والأجزاء العلوية، والأعمدة، والوصلات، وترتيبات الدعم.

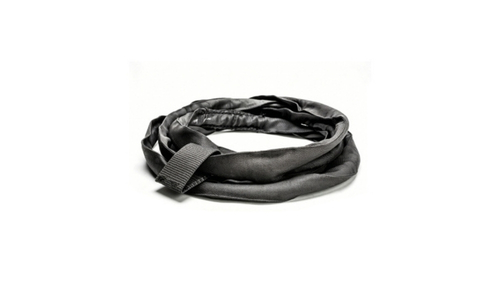

l حبال

يُستخدم حبل الرفع كجزء من وصلة الرافعة بعارضة الجمالون. يجب أن يتناسب نوع حبل الرفع وطوله وحدود حمولته مع الرافعة وترتيب الرفع المُراد. كما يجب حمايته من الحواف الحادة وأي ظروف أخرى قد تُسبب تلفه.

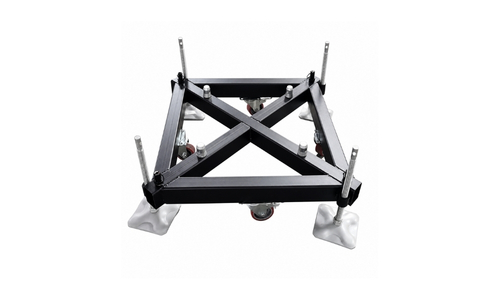

l قاعدة

تربط القاعدة الجزء السفلي من عمود الجمالون بالهيكل الداعم السفلي. وهي تحدد موضع البرج وتوفر نقاط اتصال لقسم العمود الأول والدعامات الخارجية.



يجب أن تتطابق القاعدة مع أبعاد العمود ونظام التوصيل. كما يجب وضعها على سطح داعم مناسب لتكوين البرج بالكامل.

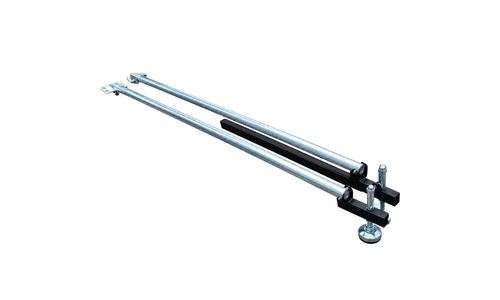

l دعامات جانبية

تمتد الدعامات الخارجية من القاعدة لتوفير مساحة دعم أوسع. وتساعد هذه الدعامات في التحكم بالحركة الجانبية وتحسين الثبات أثناء تركيب البرج واستخدامه. جميع الدعامات الجانبية مزودة بوسادات دعم قابلة للتعديل. وبحسب التصميم، يمكن تعديل الدعامات الجانبية لتناسب مساحة التركيب المتاحة.





كيف يعمل نظام البرج ذو الجمالون؟

يعمل نظام البرج ذي الجمالون من خلال الحركة المنسقة للرافعات والأجزاء العلوية والكتل الأنبوبية. تسمح هذه المكونات لعوارض الجمالون الأفقية بالتحرك على طول الأعمدة الرأسية.

يشرح الشرح التالي مبدأ التشغيل العام بدلاً من إجراءات التثبيت التفصيلية.



l عوارض الجمالون وكتل الأكمام

تتصل عوارض الجمالون بكتل غلافية موضوعة حول الأعمدة. تسمح هذه الوصلات لكل كتلة غلافية وهيكل العارضة المتصلة بها بالتحرك معًا.



يمكن إبقاء العوارض قريبة من مستوى الأرض أثناء تجهيز الهيكل. وهذا يوفر مواقع عمل يسهل الوصول إليها لإتمام توصيلات العوارض وتركيب معدات الفعاليات المعتمدة قبل رفعها. وبمجرد توصيلها، يتحرك هيكل العوارض الشبكية لأعلى أو لأسفل مع كتل التثبيت.



l الرافعات والأجزاء العلوية

يستخدم كل برج رافعة لتوليد حركة الرفع. تمر سلسلة حمل الرافعة فوق البكرات الدوارة داخل القسم العلوي. يشكل حبل الرفع المناسب جزءًا من وصلة الرافعة بنقطة الرفع المحددة. عند تشغيل الرافعة، تسحب حركة سلسلة الحمل كتلة الرفع لأعلى أو تتحكم في حركتها لأسفل.



l الأعمدة والحركة الموجهة

توفر أعمدة الجمالون مسارات توجيه رأسية لكتل ​​الأكمام. وعندما تتحرك كتلة الأكمام، تحافظ عجلات التوجيه الخاصة بها على اتصالها بالعمود وتساعد في الحفاظ على استقامة الكتلة. يقلل هذا التوجيه من الحركة الجانبية غير المرغوب فيها ويساعد على منع كتلة التثبيت من الاحتكاك بالعمود. كما أنه يساعد عارضة الجمالون المتصلة على البقاء في وضعها الصحيح بالنسبة للأبراج أثناء الرفع والخفض.



l عملية منسقة

في الهياكل متعددة الأبراج، يجب أن تعمل الرافعات بتناسق تام. ينبغي أن تبقى كتل التثبيت على ارتفاعات متقاربة حتى لا يميل هيكل العارضة بشكل مفرط. قد يؤدي عدم تناسق الحركة إلى ميل هيكل العارضة، وتوليد قوى غير متساوية عند نقاط الرفع، وتلف الرافعات. تتحكم نفس المكونات في الحركة عند إنزال العوارض. تتحكم الرافعات في الحركة الهابطة بينما توجه كتل التثبيت هيكل العارضة على طول الأعمدة.





التطبيقات الشائعة لأنظمة الأبراج الشبكية

تختلف تصميمات أبراج الجمالون حسب نوع الفعالية، وتوزيع المعدات، وظروف الموقع. تتوفر مقارنة أشمل لمتطلبات الجمالون في الحفلات الموسيقية، والمعارض التجارية، والفعاليات الخارجية في دليلنا. دليل دعامات الفعاليات.

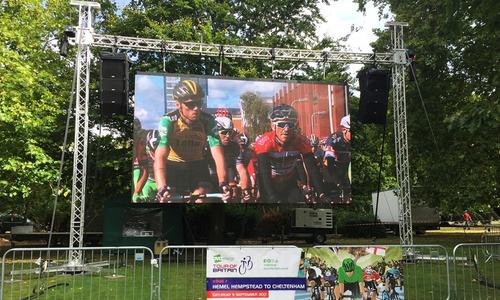

l هياكل دعامات المرمى

يمكن لبرجين دعم عارضة مستقيمة لتشكيل هيكل يشبه مرمى كرة القدم. يُستخدم هذا النوع من الهياكل للإضاءة، واللافتات، ومداخل المباني، وتنظيم الفعاليات الصغيرة. تجدون مثالًا عمليًا في دليلنا لـ أنظمة دعامات المرمى لتركيبات جدران LED.

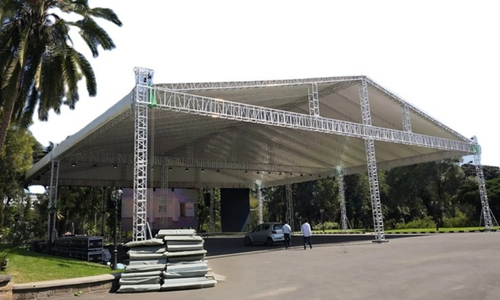

l هياكل الأسقف المؤقتة

يمكن لأنظمة الأبراج أن تشكل نقاط الرفع الرأسية لأسقف الجمالون المؤقتة. يتم تجميع عوارض السقف والمكونات الداعمة بالقرب من مستوى الأرض ورفعها على طول الأبراج.



تتطلب أنظمة الأسقف الخارجية هندسة خاصة بكل مشروع لأن الرياح والأمطار وأغطية الأسقف والمعدات المعلقة يمكن أن تؤثر بشكل كبير على الهيكل.

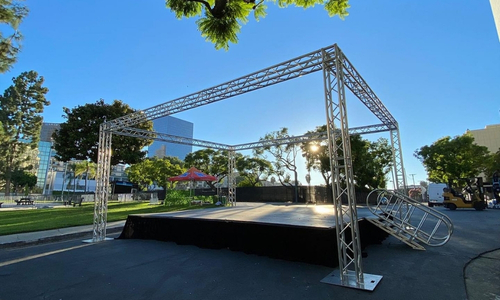

l هياكل المعارض والفعاليات

يمكن استخدام أبراج الجمالون في منصات العرض، وإطلاق المنتجات، والبيئات المؤقتة ذات العلامات التجارية. يدعم هذا النظام عوارض علوية تُستخدم للإضاءة، واللافتات، والشاشات، والعناصر الزخرفية.

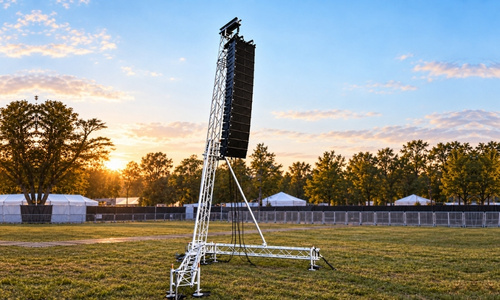

l أبراج مكبرات الصوت الخطية

يمكن تهيئة برج واحد كحامل مستقل لمكبرات الصوت الخطية. ويستخدم نظام رفع وتثبيت مخصص مصمم خصيصًا لنظام مكبرات الصوت.



ملكنا برج رفع مكبرات الصوت المصنوع من الألومنيوم بطول 6 أمتار يقدم مثالاً على هذا النوع من التكوين.





ما الذي يحدد التكوين الصحيح للبرج؟

إن اختيار نظام البرج يتجاوز مجرد تحديد الارتفاع المطلوب. لتطوير وتقييم تصميم مناسب، يحتاج المصنّع أو المصمم الإنشائي عادةً إلى المعلومات التالية المتعلقة بالمشروع:



معلومات المشروع	ما يجب تقديمه	لماذا يهم ذلك
أبعاد الهيكل	الطول الإجمالي، والعرض، وارتفاع العمل المطلوب، وتصميم العوارض	يحدد مواقع الأبراج والترتيب الهيكلي الكامل
المعدات الملحقة	نوع المعدات، والوزن التقريبي، والوضع المقصود	يؤثر موضع المعدات على ترتيب التحميل، وليس فقط على الوزن الإجمالي.
طلب برج	هيكل قائم المرمى، أو شبكة مستطيلة، أو هيكل سقف، أو برج مكبرات صوت خطي	تتطلب التطبيقات المختلفة ترتيبات مختلفة للأبراج والرفع
بيئة التركيب	الاستخدام الداخلي أو الخارجي، وظروف الموقع المتوقعة، واللافتات أو الأغطية المرفقة	يساعد في تحديد الاعتبارات البيئية واعتبارات الاستقرار
مساحة الأرض المتاحة	مساحة التركيب، ونوع السطح، وفروقات المستوى، والقيود الأرضية	يؤثر على وضع القواعد والدعامات الخارجية ومكونات التثبيت
متطلبات الاستقرار	الاستخدام المسموح به للصابورة أو المراسي أو أسلاك التثبيت	يحدد ما إذا كان تصميم البرج المقترح عمليًا للموقع
متطلبات المشروع	قيود المكان، واللوائح المحلية، والوثائق الهندسية المطلوبة	يساعد في تحديد ما إذا كانت هناك حاجة إلى مراجعة أو توثيق إضافي



ANSI E1.2 يغطي هذا المعيار تصميم وتصنيع واستخدام الهياكل والأبراج المصنوعة من الألومنيوم والمكونات المرتبطة بها. ويتطلب أن تكون التكوينات المقصودة وظروف التحميل مدعومة بتحليل هندسي ووثائق من الشركة المصنعة.كما تقدم الهيئة التنفيذية للصحة والسلامة في المملكة المتحدة إرشادات للتخطيط والاستخدام هياكل مؤقتة قابلة للفك.





الفحوصات الأساسية قبل الاستخدام

قبل تشغيل نظام البرج، تحقق مما يلي:



lيتبع التكوين التصميم المعتمد

lتم وضع القواعد ودعمها بشكل صحيح

lيتم تركيب الدعامات الخارجية وفقًا للمواصفات المحددة.

lتم إدخال الدبابيس والمشابك على شكل حرف R بالكامل

lتتحرك كتل الأكمام بحرية وتبقى محاذية

lتتمتع الرافعات والسلاسل والأحزمة بتصنيفات مناسبة.

lيتم تثبيت المعدات في المواضع المعتمدة

lيمكن لجميع نقاط الرفع العمل بالتنسيق



* لا ينبغي استخدام المكونات التالفة أو المشوهة أو غير المتوافقة.





خاتمة

يُتيح نظام البرج ذو العوارض الخشبية تجهيز العوارض الأفقية بالقرب من مستوى الأرض ووضعها على ارتفاع العمل المطلوب. ويعتمد تشغيله على توافق كتل التثبيت، والرافعات، والأجزاء العلوية، والأعمدة، والمكونات الداعمة التي تعمل معًا.

يجب اختيار النظام المناسب وفقًا لتصميم العارضة بالكامل، وترتيب المعدات، وظروف الموقع، والمتطلبات الهندسية. يمكنكم الاطلاع على التكوينات المتاحة في قسمنا. فئة نظام البرج.

التعليمات

ما الفرق بين البرج ذي الهيكل الشبكي والعمود ذي الهيكل الشبكي؟

العمود الجمالوني هو عمود رأسي مُجمّع من أقسام جمالونية معيارية. أما البرج الجمالوني فهو النظام الكامل: العمود، والقاعدة، والدعامات الجانبية، وكتلة التثبيت، ومفصلات البرج، والجزء العلوي، ومكونات الرفع. يُعتبر العمود جزءًا من البرج، وليس اسمًا آخر للمجموعة الكاملة.

كم عدد الأبراج المطلوبة؟

يعتمد العدد المطلوب على الأبعاد، وتصميم العوارض، ووزن المعدات، وموقع نقاط الرفع. قد يتطلب الامتداد المستقيم برجين، بينما يتطلب الهيكل الشبكي المستطيل أو هيكل السقف عادةً عددًا أكبر.

هل يمكن استخدام أي كتلة كم مع أي عمود جمالوني؟

يمكن تصميم وحدات التثبيت الأنبوبية لتكون مكونات مشتركة مع تركيبات محددة من الجمالونات. على سبيل المثال، يمكننا تخصيص نظام وحدات تثبيت أنبوبية للاستخدام مع عوارض جمالونية بأبعاد 400 × 400 مم وأعمدة جمالونية بأبعاد 290 × 290 مم. يتيح هذا التصميم ثنائي الغرض استخدام نظام وحدات تثبيت أنبوبية واحد مع كلا تركيبتي الجمالون المحددتين، مما يقلل الحاجة إلى شراء وتخزين وحدات تثبيت أنبوبية منفصلة لتطبيقات مختلفة.

هل يمكن لبرج دعامات واحد أن يدعم مكبر صوت خطي؟

نعم، عندما يُصمَّم البرج كدعامة مستقلة لمصفوفة خطية. يتطلب ذلك ترتيب رفع مناسب وتصميمًا لتحقيق الاستقرار بناءً على وزن السماعة وارتفاعها وظروف الموقع.
