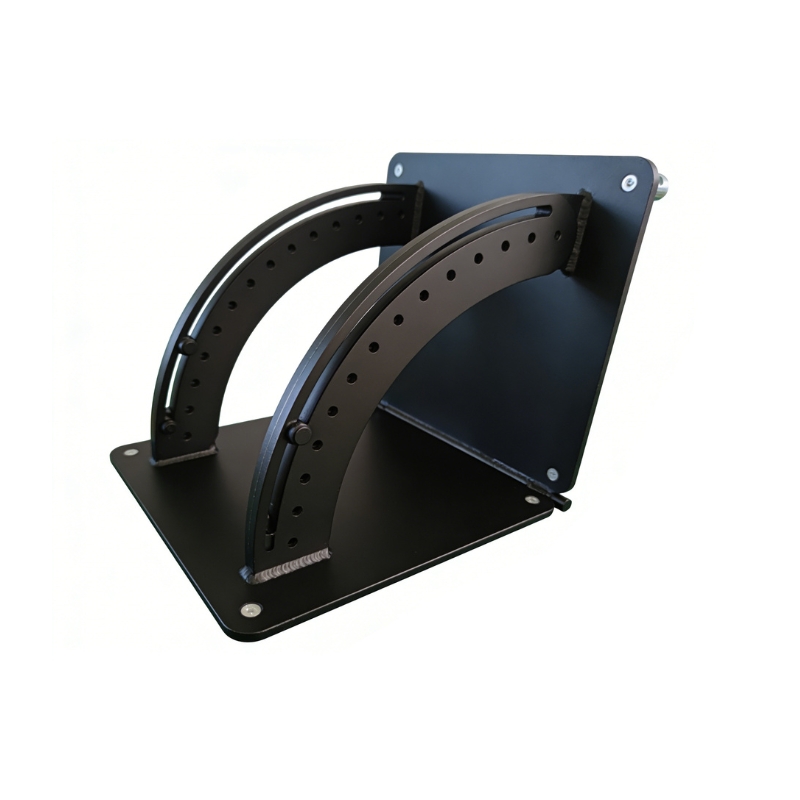

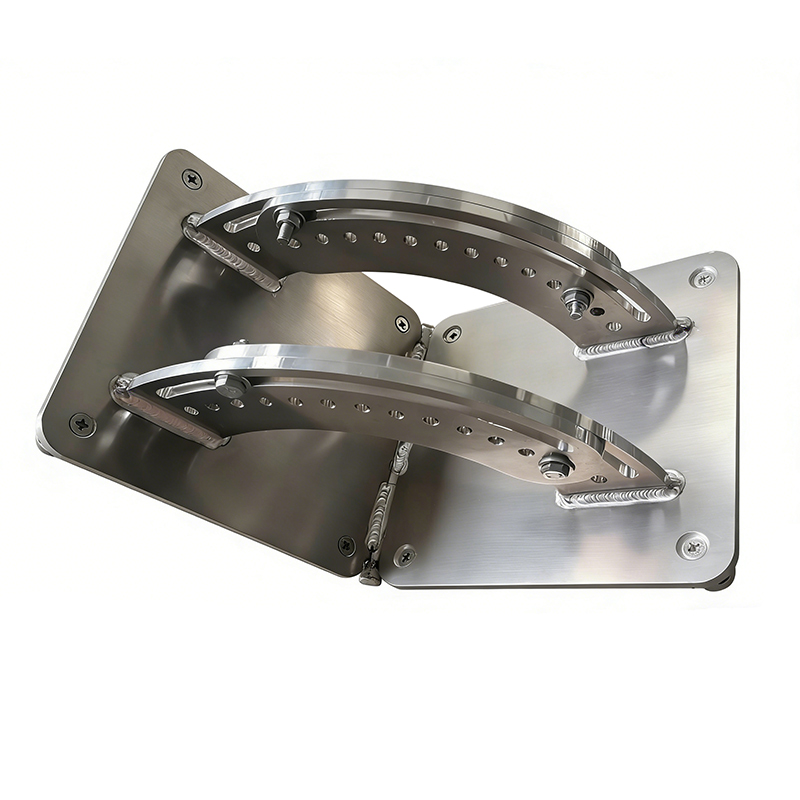

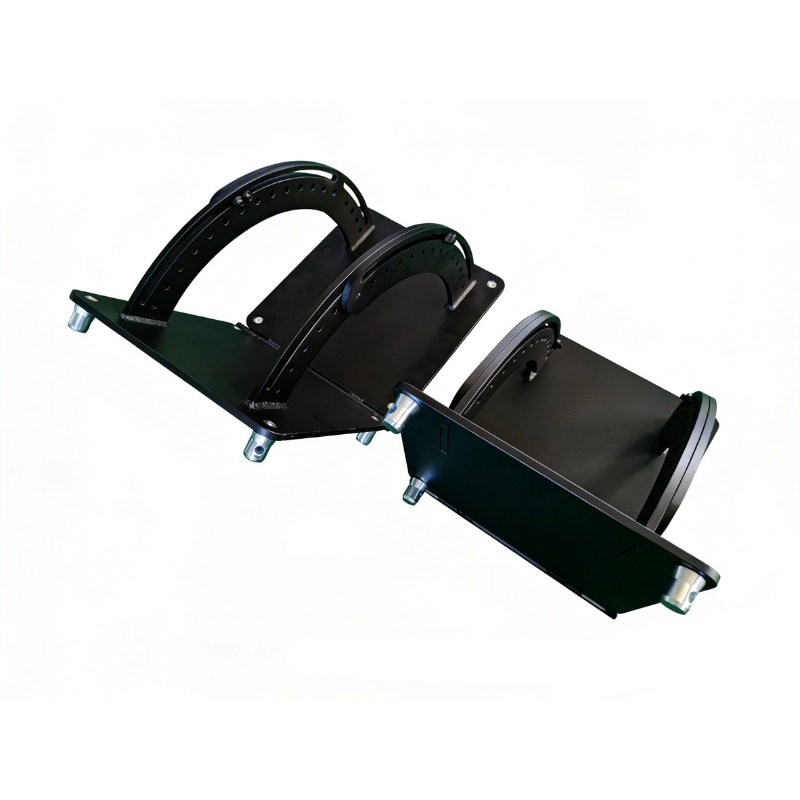

موصل مفصلي مزدوج قابل للتعديل للدعامات المربعة من 90 درجة إلى 180 درجة

مقدمة المنتج

دعامة مربعة قابلة للتعديلمزدوج وصلة مفصلية من 90° إلى 180°

بفضل تصميمه القابل للتعديل من 90° إلى 180°، يُسهّل هذا الموصل المفصلي المزدوج للدعامات ضبط دعاماتك بالزاوية المطلوبة بدقة. سواء كنت تُنشئ منصة صغيرة أو هيكل سقف أكبر، يمكنك ببساطة ضبط الزاوية، ووضعها في الموضع الصحيح، ثم تثبيتها بإحكام في مكانها.

بمجرد إحكام ربطها، تُشكّل وصلة المفصلة مفصلاً قوياً وثابتاً، مما يُساعد نظام الجمالون على البقاء مُحاذياً وآمناً أثناء الاستخدام. وهي مصنوعة من سبائك الألومنيوم عالية الجودة، مما يجعلها خفيفة الوزن ومتينة في الوقت نفسه، ما يجعلها مثالية للتركيب والتفكيك المتكرر في مشاريع الفعاليات.

معايير المنتج

ميزات المنتج

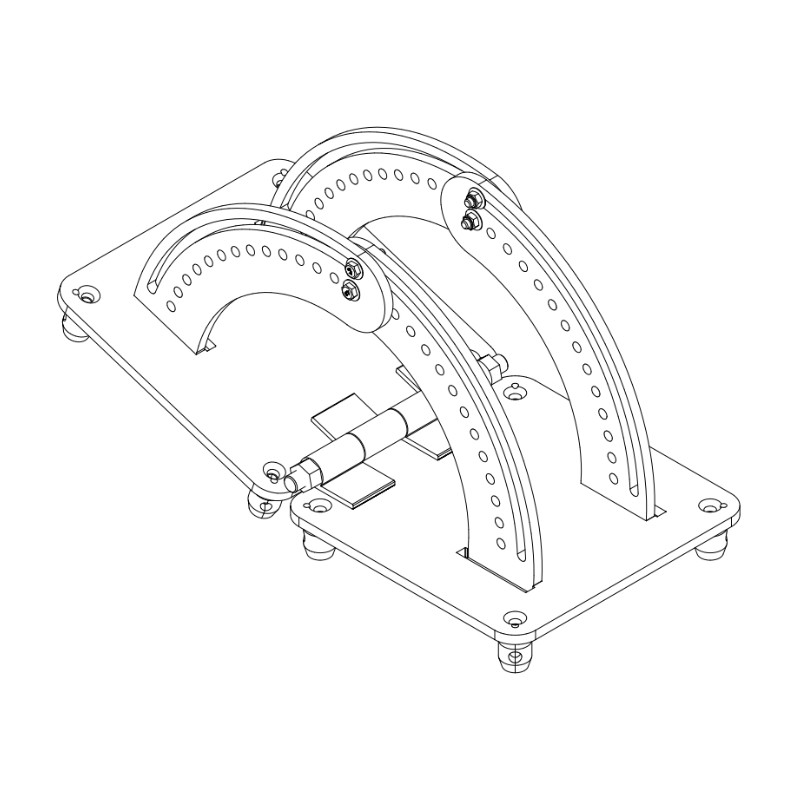

تنوع غير محدود: يُسهّل تصميم الفتحة المزدوجة ذات القوس تغيير الزاوية بسلاسة بين 90° و180°. وسيظل ثابتًا في أي وضع تريده، مما يسمح لك بالعمل مع زوايا توصيل متعددة وتصميمات غير منتظمة بسهولة، خاصة عند التعامل مع التصنيع المخصص أو التكوينات غير القياسية.

بناء خفيف الوزن على المستوى الصناعي: يتميز الموصل بقدرة تحمل هائلة ومقاومة للتآكل مما يجعله مثالياً للاستخدام الخارجي. يتيح هيكل الألومنيوم قدرة تحمل على مستوى الصناعة ولكن بتصميم خفيف الوزن لتسهيل التعامل معه أثناء التركيب.

متين ومقاوم للتآكل: يتميز الطلاء بمقاومة الصدأ والخدوش والتآكل للاستخدام المطول في الأماكن المغلقة والمفتوحة أثناء التركيب طويل الأمد في الموقع أو الجولات السياحية.

مقاس عالمي: يمكن توفير أحجام مخصصة لأنظمة الجمالون غير القياسية، وقد تم تصنيعها للجمالونات المربعة 290 مم / 300 مم / 400 مم والتي تستخدم بشكل كبير عالميًا في صناعة جمالونات المسرح.

الهندسة الدقيقة: تم تصنيع الفتحات المنحنية وفتحات التوصيل بدقة متناهية لضمان سهولة التعديل والمحاذاة الدقيقة مع أنابيب الهيكل. وهذا يمنع الاهتزاز ويحافظ على السلامة الهيكلية الكاملة.

نصائح التركيب

تجهيز الجمالون

قبل البدء، تأكد من نظافة طرف العارضة، واستوائه، وخلوه من أي انحناء أو تلف. هذا يضمن تركيب الوصلة بشكل صحيح وآمن. ضع الوصلة القابلة للتعديل على لوحة طرف العارضة، وقم بمحاذاتها مع فتحات التثبيت. أدخل براغي التوصيل، وشدّها برفق في الوقت الحالي. في هذه المرحلة، يكفي تثبيتها في مكانها ريثما تُجري التعديلات لاحقًا.

اضبط الزاوية

إذا أردتَ تعديل الزاوية، فستحتاج إلى فك براغي التثبيت التي تسمح لهذا المفصل بالتحرك على طول الفتحة المنحنية. يمكنك الآن ضبطه على الزاوية المطلوبة بين 90° و180°. هذه الخطوة بالغة الأهمية، إذ يجب التأكد من توافق هذا التعديل مع التصميم الموضح قبل تثبيت جميع التعديلات.

تأمين المشترك

بعد التأكد من المحاذاة الصحيحة، ضع مسماري M8 في الفتحتين المخصصتين لهما. اربط الصواميل بالتساوي باستخدام مفتاح ربط. تجنب ربط أحد الجانبين بالكامل قبل الآخر، فالربط المتساوي ضروري لتحقيق ضغط تثبيت مناسب. لا تتجاوز عزم الدوران المحدد لتجنب إجهاد المادة.

فحص السلامة

بعد عملية الربط، افحص جميع البراغي واللحامات وأسطح التلامس. يجب أن يكون المفصل مستويًا مع الهيكل دون أي فجوات. جرّب الضغط برفق يدويًا للتأكد من عدم وجود أي حركة. يجب أن يكون المفصل متينًا وثابتًا تمامًا قبل البدء في تركيب الأحمال.

الاختبارات الثابتة

قبل تركيب أي معدات أو بدء أي فعالية، يجب إجراء اختبار ثابت. لا تتجاوز الحد الأقصى للحمل الثابت المقنن وهو 300 كجم.

ملاحظات السلامة الهامة

• لا تتجاوز سعة الحمولة القصوى البالغة 300 كجم؛ وزّع الأحمال بالتساوي عبر نظام الجمالون.
• استخدم فقط أدوات التثبيت الأصلية عالية القوة (المرفقة مع المنتج) للتجميع.
• افحص الوصلة بحثًا عن التآكل أو الشقوق أو اللحامات المفكوكة قبل كل استخدام. في حال وجود أي تلف، يرجى استبدالها فورًا. عند الاستخدام الخارجي، أعد ربط المسامير بإحكام بعد التعرض لظروف جوية قاسية (المطر، الرياح).

التعليمات

1. هل تقدمون خيارات ألوان مخصصة؟

نعم. نحن نقدم خيارات تشطيب أسطح مخصصة، بما في ذلك:

• ألومنيوم فضي قياسي
• طلاء مسحوق أسود
• تشطيب مجلفن

يعزز الطلاء المسحوق مقاومة التآكل ويحسن التكامل البصري مع أنظمة المسرح أو الجمالون.

2. هل تقدمون شهادات لهذا المنتج؟

نعم. تُصنّع منتجات GF-Truss وفقًا لمعايير صارمة لمراقبة الجودة، وهي مدعومة بشهادة CE واختبارات السلامة الهيكلية من TÜV SUD. تضمن هذه الشهادات الامتثال لمعايير السلامة الهيكلية ومعدات المسرح الدولية.

3. ما هي أقصى سعة تحميل؟

يتحمل المفصل القابل للتعديل حمولة ثابتة تصل إلى 500 كجم، وذلك حسب طريقة التركيب والتكوين الهيكلي. يُرجى دائمًا اتباع الإرشادات الهندسية واللوائح المحلية.

4. هل وصلة المفصلة هذه متوافقة مع جميع أنظمة الجمالون؟

صُمم موصل المفصلة لأنظمة الجمالونات الألومنيوم القياسية. ويمكن تصنيع أنماط ثقوب التثبيت المخصصة حسب الطلب لتتناسب مع مختلف ماركات الجمالونات ومواصفاتها.
