هيكل صندوق الألمنيوم مقابل هيكل الصنبور: أيهما يجب أن تختار؟

يختار دعامة ذات وصلة طرفية مقابل هيكل صندوقي بناءً على أولوياتك: هيكل صندوقي من الألومنيوم لتحمل الأحمال الثقيلة وتحقيق أقصى قدر من الثبات، أو للهياكل ذات العوارض المفصلية لتجميع سريع وإعدادات أخف وزنًا. يعتمد هذا الاختيار على الموازنة بين سعة التحميل وسرعة التجميع. يقارن هذا الدليل بين القوة والوزن ووقت التجميع والتكلفة والتطبيقات لتختار بثقة. GF-Truss يوفر كلا النوعين، مما يجعل هذه المقارنة عملية وغير متحيزة.

أهم النقاط

• اختر هيكل صندوق الألمنيوم لتحمل الأحمال الثقيلة وتحقيق أقصى قدر من الثبات. فهو يدعم الإضاءة والشاشات ومعدات الصوت بأمان.

• اختر دعامات التثبيت السريع لسهولة التركيب والنقل. فهي توفر الوقت أثناء التحميل والتفكيك في الفعاليات المؤقتة.

• تحقق دائمًا من تصنيفات الأحمال المعتمدة للامتداد. اختر نوع الجمالون بما يتناسب مع مستوى مهارة فريقك والميزانية الإجمالية.

ما هو هيكل صندوق الألمنيوم؟

التصميم وقدرة التحميل

هيكل صندوق الألمنيوم هو هيكل ملحوم ذو مقطع مربع مصمم خصيصًا لتركيبات الرفع والمسرح. يوزع تصميمه ذو الأوتار الأربعة الوزن على عدة أنابيب، مما يمنحه قوة وثباتًا استثنائيين. كما يوفر المقطع المربع دعمًا متعدد الاتجاهات، مما يجعله مناسبًا تمامًا للأحمال الثقيلة مثل أنظمة الإضاءة وشاشات LED ومعدات الصوت وشاشات العرض كبيرة الحجم.

عادةً ما تُصنع هذه الجمالونات من سبائك الألومنيوم 6061-T6 أو 6082-T6. يستخدم الجمالون الصندوقي القياسي 500×500 مم أنابيب رئيسية 50×3 مم وأنابيب تقوية 30×2 مم. تتوفر أطوال مختلفة تشمل 0.5 متر، 1 متر، 2 متر، 3 أمتار، و4 أمتار. يجب عليك دائمًا الرجوع إلى جداول الأحمال المعتمدة لتحديد المسافة بين الدعامات وتكوين الدعم الخاص بك. لا تفترض أبدًا قدرة التحمل.

هناك قاعدة أساسية تنطبق هنا: تفترض حسابات التحميل توزيع الحمل بالتساوي على الأنبوبين السفليين. إذا تم تحميل أنبوب واحد فقط بشكل منفصل، فقد تنخفض خصائص تحمل الحمل الإجمالية.

الإيجابيات والسلبيات

توفر دعامات الصندوق المصنوعة من الألومنيوم ميزة رئيسية على الفولاذ: انحراف يمكن التنبؤ به. فهي تُعطي إشارة تحذير مرئية قبل بلوغ حدها الأقصى. في المقابل، قد تنهار دعامات الفولاذ فجأة. كما أن الألومنيوم خفيف الوزن، مما يجعل نقله فعالاً. تسع قطع من دعامات الصندوق بطول 3 أمتار وعرض 500 ملم تكفي لشاحنة حمولتها 3 أطنان. بالمقارنة، تكفي 200 متر من دعامات المثلث القياسية بطول 3 أمتار لنفس الشاحنة.

من عيوبها أن تكلفة الجمالون الصندوقي أعلى من الخيارات المثلثية الأساسية، كما أن وزنه لكل قطعة أكبر من البدائل ذات التصميم المرتكز. تقدم شركة GF-Truss جمالونًا صندوقيًا من الألومنيوم بقدرات تحمل عالية للمشاريع الإنشائية الصعبة.

ما هو نظام Spigot Truss؟

التصميم والتجميع

يستخدم نظام العوارض المخروطية، المعروف أيضًا باسم العوارض ذات النهايات المتشعبة، وصلاتٍ مثبتة بدبابيس. يعتمد هذا النظام على وصلة مخروطية ثنائية الأطراف، حيث يُركب كل طرف ذكري من الوصلة في الموصل الأنثوي الموجود في نهاية قسم العوارض. ثم يتم ربط الجزأين بدبوس. ويحمي مشبك على شكل حرف R الدبوس من الانفكاك. أثناء التجميع، يُستخدم مطرقة خاصة بالعوارض لتثبيت الدبوس في مكانه. يؤدي إزالة الدبوس إلى فصل الأقسام. يتيح نظام القفل السريع هذا التجميع والتفكيك بسرعة. تُفضل فرق تنظيم الفعاليات استخدام العوارض ذات النهايات المتشعبة عندما تكون السرعة عاملاً حاسماً.

تُصنّع الشركات أطراف الشوكة من سبائك الألومنيوم عالية القوة. تشمل المواد الشائعة الألومنيوم 6005A-T6 والألومنيوم EN AW-6061 T6. تُوازن هذه السبائك بين القوة وخفة الوزن. قارن هذا بالدعامات الملولبة، والتي تُسمى أيضًا بالدعامات المطلية. تستخدم الدعامات الملولبة وصلات ملولبة، مما يقلل من احتمالية التركيب الخاطئ. يجد الفنيون الأقل خبرة أن الدعامات الملولبة أسهل في التركيب. مع ذلك، يستغرق تركيب الدعامات ذات الوصلات الملولبة وقتًا أقل بكثير، مما يُسرّع عملية التركيب والتفكيك.

الإيجابيات والسلبيات

توفر دعامات التثبيت مزايا واضحة للتركيبات المؤقتة، إذ توفر ساعات من وقت التحميل والتفكيك، كما أن تصميمها خفيف الوزن يُسهّل التعامل معها، ويقلل من تكاليف النقل والتخزين. هذه المزايا تجعل دعامات التثبيت خيارًا شائعًا لدى شركات التأجير وفرق تنظيم الفعاليات.

يُعاني هذا النظام من بعض القيود الهامة. فالوصلات المخروطية تسمح بأخطاء تجميع أكثر من الأنظمة المثبتة بمسامير. قد لا يُثبّت العامل غير المُتمرس الوصلة بشكل كامل، وقد ينسى تركيب مشبك التثبيت. يُقلل التدريب المُناسب من هذه المخاطر. كما يجب التأكد من مُلاءمة مادة طرف الشوكة لمتطلبات الحمولة. يُعدّ هيكل الألمنيوم ذو الوصلات الحلزونية خيارًا جيدًا لأنظمة الإضاءة والعرض القياسية. أما بالنسبة لأنظمة الرفع الثقيلة، فيُرجى التحقق من جميع تصنيفات الحمولة مع مُورّدك. يُمكن لشركة GF-Truss مساعدتك في اختيار التكوين الأمثل لتطبيقك المُحدد.

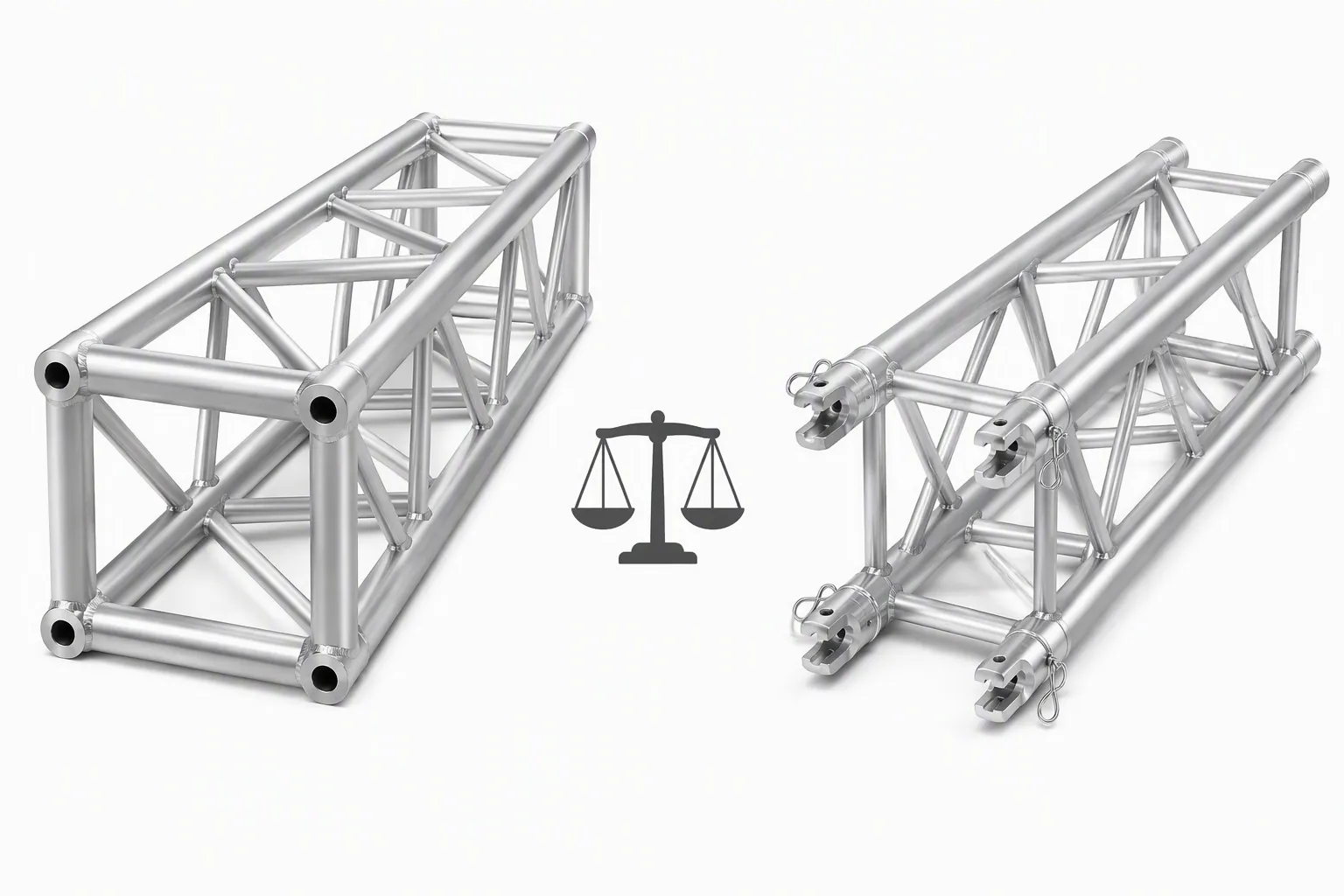

مقارنة بين هيكل صندوق الألمنيوم وهيكل الوصلة المفصلية

القوة والوزن ووقت التجميع

هذا مقارنة بين دعامات صندوقية من الألومنيوم يبدأ الأمر بالقوة. يتميز هيكل الصندوق بقدرته الفائقة على تحمل الأحمال. يوزع تصميمه المربع ذو الأربعة أوتار الوزن على عدة أنابيب. أما هيكل الوصلات الطرفية فيتحمل التجهيزات الأخف وزنًا بكفاءة. على سبيل المثال، يعمل مسرح خارجي بمساحة 10 × 8 أمتار يحمل 250 كجم من الإضاءة بشكل مثالي مع هيكل صندوقي من الألومنيوم مقاس 12 بوصة باستخدام وصلات طرفية مصممة لتحمل 300 كجم. يمنحك هذا الإعداد هامش أمان دون تجاوز الميزانية.

يُفضّل الوزن الخفيف استخدام دعامات ذات وصلات طرفية. تستخدم هذه الوصلات كمية أقل من المواد مقارنةً بالقطاعات الصندوقية الملحومة. كما يُمكنك نقل كل قطعة بسرعة أكبر وتحميل الشاحنات بجهد أقل. يُسهّل وقت التجميع أيضًا استخدام الدعامات ذات الوصلات الطرفية، حيث تُثبّت الدبابيس والمشابك على شكل حرف R القطع في ثوانٍ معدودة. غالبًا ما تتطلب الدعامات الصندوقية مزيدًا من المناولة نظرًا لحجمها الكبير. يُنجز فريقك بناء دعامات ذات وصلات طرفية في جزء بسيط من الوقت.

التكلفة والتطبيقات الشائعة

تعتمد التكلفة على حجم الطلب. يُظهر هيكل دعامة ذو وصلة طرفية بسعر المصنع (طراز TC220، ماركة TFR، قوانغدونغ، الصين) مع شهادة TUV، تسعيرًا متدرجًا:

يُقدّم نظام دعامات صندوقية من الألومنيوم عالي الجودة سعرًا مرجعيًا يتراوح بين 39.00 و119.00 دولارًا أمريكيًا للمتر الواحد، مع حد أدنى للطلب يبلغ مترًا واحدًا. يستخدم هذا المنتج قطاعات ألومنيوم من نوع 6061-T6 أو 6082-T6، وهو مناسب لمسارح وخلفيات الفعاليات متوسطة الحجم الداخلية والخارجية. لاحظ التداخل. لا تُعدّ الدعامات الصندوقية دائمًا الخيار الأغلى، إذ يُحدّد السعر النهائي بناءً على الكمية ونوع السبيكة والشهادات.

تُفرّق التطبيقات بين هذين النوعين بوضوح. تُفضّل الحفلات الموسيقية، وتجهيزات المسارح الثقيلة، والمنشآت الدائمة استخدام الجمالونات الصندوقية. بينما تُفضّل المعارض التجارية، والفعاليات الخارجية، وأساطيل التأجير استخدام الجمالونات ذات الوصلات المحورية. لا يُعدّ أيٌّ من الجمالونات ذات الوصلات المثبتة بمسامير أو ذات الوصلات المحورية أفضل بشكلٍ عام. يعتمد الاختيار الأمثل على تطبيقك المحدد. تحتاج الحفلات الموسيقية المتنقلة إلى قدرة تحمل عالية. بينما يحتاج المعرض التجاري الذي يُقام في عطلة نهاية الأسبوع إلى سرعة في الأداء. تُوفّر GF-Truss كلا نوعي الوصلات، مما يُتيح لك اختيار الجمالون المناسب للعمل بدلاً من إجبار نفسك على استخدام نوع واحد يناسب جميع الحالات.

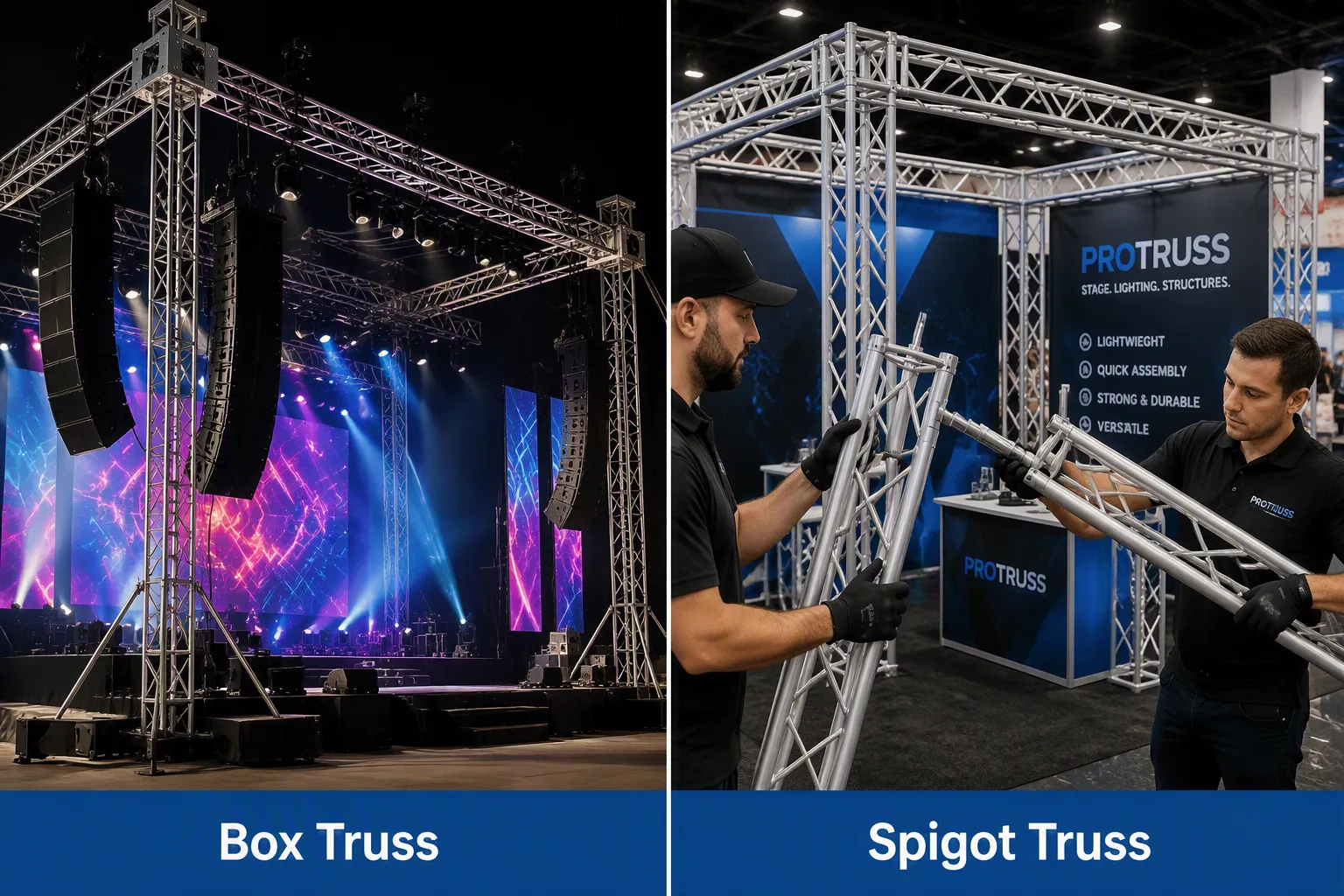

أي نوع من الهياكل المعدنية يناسب مناسبتك؟

الحفلات الموسيقية وتجهيزات المسرح الضخمة

تتطلب الحفلات الموسيقية أقصى قدرة تحمل وثباتًا فائقًا. يتفوق هيكل صندوق الألمنيوم في هذا المجال. يوزع مقطعه المربع ذو الأربعة أوتار الوزن على عدة أنابيب، مما يتيح لك تعليق تجهيزات الإضاءة الثقيلة، وجدران LED، وأنظمة الصوت دون قلق. كما يوفر الشكل المربع دعمًا متعدد الاتجاهات، مما يحافظ على استقرار الهيكل تحت الأحمال الديناميكية.

تتبع المهرجانات الموسيقية في الهواء الطلق نفس المنطق. توصي إرشادات السلامة الخاصة بالتركيبات باستخدام أنواع الجمالونات المصممة لتحمل الأحمال الثقيلة والمسافات الطويلة. يوفر الجمالون المخروطي سهولة في التركيب وأمانًا إضافيًا للأحمال الثقيلة. يستخدم الجمالون ذو الوصلات أنابيب ألومنيوم سميكة وصلبة، وهو مناسب للأحمال الثقيلة جدًا. يوفر الجمالون المُجهز مسبقًا صلابة هائلة للمسافات الطويلة ودعمًا قويًا للسقف أو الأرض. يُعد الجمالون المُغطى بألواح مناسبًا لأنظمة الصوت المعلقة والأغراض العامة. يحمل الجمالون المتنقل تجهيزات الإضاءة ومعدات متعددة بأقل وزن ممكن.

يجب اختيار الهيكل الإنشائي المناسب لحجم الأحمال المحددة. فالحفلات الموسيقية المتنقلة ذات الأسقف الكبيرة تحتاج إلى هياكل إنشائية مُجهزة مسبقًا أو ذات نقاط تثبيت. أما المسارح الصغيرة ذات الإضاءة المتوسطة، فيمكن استخدام هياكل إنشائية مخروطية أو مُغطاة بألواح. تأكد دائمًا من مراجعة جداول الأحمال المعتمدة لتحديد المسافة بين الدعامات وتكوينها.

المعارض التجارية والفعاليات الخارجية

تُعطي المعارض التجارية والفعاليات الخارجية الأولوية للسرعة وسهولة النقل. وتُعدّ دعامات Spigot الخيار الأمثل لهذه الظروف. يتيح نظام التوصيل ذو الدبابيس والمآخذ لفريق العمل تجميع وتفكيك الأجزاء في ثوانٍ معدودة، مما يوفر ساعات من وقت التحميل والتفكيك. كما يُسهّل التصميم خفيف الوزن عملية النقل والتخزين.

يُراعي منظمو الفعاليات عادةً متطلبات التجهيز، وحسابات الأحمال، والجدول الزمني للتجميع عند اختيار نوع الوصلات. تجمع مقاطع العوارض الصندوقية بين المتانة والوزن المناسب، حيث تدعم أحمالًا كبيرة من المعدات مع الحفاظ على سهولة استخدامها من قِبل فرق التركيب التي لا تستخدم آلات ثقيلة. تتصل هذه المقاطع بإحكام باستخدام وصلات البراغي للحفاظ على السلامة الهيكلية وتلبية متطلبات الأحمال المهنية. تُمكّن العوارض ذات الوصلات المفصلية من التجميع بشكل أسرع للفعاليات التي تُعطي الأولوية لسرعة التركيب على حساب أقصى قدرة تحمل لأنظمة البراغي.

بالنسبة لأجنحة المعارض التجارية، يُعدّ الهيكل الصندوقي مناسبًا للعروض واسعة النطاق، ولكنه أقل عملية للأجنحة الصغيرة. يتميز الهيكل ذو الوصلات المفصلية بسهولة وسرعة التركيب، ولكنه قد يوفر ثباتًا أقل من الأنظمة ذات الوصلات الملولبة. أما الهيكل المربع ذو الوصلات الملولبة الصغيرة، فيجمع بين سهولة النقل والقوة وسهولة الاستخدام، ويوفر بنية آمنة وثابتة.

يجب عليك دائمًا التحقق من قدرة التحميل، والمسافة بين الدعامات، ونوع التوصيل لضمان السلامة والكفاءة. على سبيل المثال، يُمكن استخدام منصة خارجية بمساحة 10 × 8 أمتار تحمل 250 كجم من الإضاءة مع هيكل صندوقي من الألومنيوم مقاس 12 بوصة مزود بوصلات طرفية مصممة لتحمل 300 كجم. يمنحك هذا الإعداد هامش أمان دون تجاوز الحد المسموح به. لا تفترض أبدًا قدرة التحميل. راجع جداول الأحمال المعتمدة لكل مشروع.

عوامل أساسية قبل الشراء

طول الامتداد والميزانية

يؤثر طول الامتداد بشكل مباشر على اختيارك للجمالون. تتطلب الامتدادات الأطول قدرة تحمل أكبر وصلابة هيكلية أعلى. يلبي الجمالون الصندوقي هذه المتطلبات بكفاءة عالية بفضل تصميمه رباعي الأوتار الذي يوزع الوزن على عدة أنابيب. أما الجمالون ذو الوصلات المحورية فهو الأنسب للامتدادات الأقصر والهياكل الأخف وزنًا. يمكنك توفير المال عند اختيار الجمالون المناسب لامتدادك الفعلي بدلاً من المبالغة في التصميم.

يلعب عامل الميزانية دورًا مهمًا أيضًا. فتكلفة الهياكل المصنوعة من الألومنيوم أعلى في البداية، لكنها تتميز بخفة وزنها وسهولة التعامل معها، بالإضافة إلى مظهرها الأنيق. أما الهياكل المصنوعة من الفولاذ، فتُعدّ بديلاً اقتصاديًا يتميز بالمتانة. يجب أن تشمل ميزانية مشروعك الإجمالية تكاليف النقل والعمالة ووقت التركيب. فالهياكل الأرخص التي تستغرق وقتًا أطول في التركيب قد تُكلّف أكثر في المجمل.

مهارات الطاقم ودعمه

يُعد مستوى خبرة فريقك عاملاً مهماً. فالفرق ذات الخبرة تُركّب دعامات التثبيت بسرعة لأن المسامير والمشابك على شكل حرف R تُثبّت الأجزاء في ثوانٍ. أما العمال الأقل خبرة فقد يواجهون صعوبة في تثبيت الوصلات بشكل صحيح. تُقلّل دعامات التثبيت بالبراغي من أخطاء التجميع لأن الوصلات المُثبّتة بالبراغي لا تترك مجالاً يُذكر للأخطاء. اختر دعامات التثبيت عندما يكون فريقك مُلِمًّا بالنظام جيداً. اختر دعامات التثبيت بالبراغي عندما تحتاج إلى هوامش أمان إضافية للعمال الجدد.

تدعم شركة GF-Truss عملية اختيارك. توفر الشركة كلا نوعي الوصلات، ويمكنها أن توصي بالهيكل المناسب لمشروعك. شارك فريقهم ببيانات المسافة والحمل والجدول الزمني، وسيساعدونك في تحقيق التوازن بين المتانة والسرعة والتكلفة.

قبل الشراء، تأكد من ثلاثة أمور: معدلات التحميل المعتمدة للامتداد المطلوب، ونوع الوصلة التي يمكن لفريقك التعامل معها، والميزانية الإجمالية شاملةً أجور العمال. هذه الفحوصات تمنع الأخطاء المكلفة وتضمن سلامة مشروعك.

اختر هيكل صندوق الألمنيوم لضمان المتانة وتحمل الأحمال الثقيلة. اختر هيكل الوصلات لسهولة النقل والتركيب السريع. اختر الهيكل المناسب للحمل والجدول الزمني ومهارة فريق العمل. ثم تواصل مع شركة GF-Truss للحصول على إرشادات لمشروعك القادم.

التعليمات

هل يمكنني دمج الجملون الصندوقي والجملون ذي الوصلات في هيكل واحد؟

لا. يؤدي استخدام أنواع مختلفة من الوصلات إلى نقاط ضعف ومفاصل غير آمنة. استخدم نظامًا واحدًا في جميع مراحل البناء. يمكن لشركة GF-Truss تقديم المشورة بشأن الخيار الأمثل لهيكلك بالكامل.

كيف يمكنني التحقق من تصنيف حمولة الجمالون؟

اطلب جدول الأحمال المعتمد من الشركة المصنعة. تحقق من تصنيف الحمولة المناسب لحجم المسافة بين الدعامات. لا تعتمد أبدًا على ادعاءات القدرة العامة دون توثيق.

أي نوع من أنواع الجمالونات يدوم لفترة أطول؟

يدوم كلاهما لسنوات مع العناية المناسبة. يتميز الألومنيوم بمقاومته الجيدة للتآكل. افحص أطراف الشوكة والدبابيس بانتظام للتأكد من عدم وجود تآكل. استبدل الموصلات التالفة فورًا.
