ما الذي يحدد قدرة تحمل نظام الجمالون المصنوع من الألومنيوم؟

لا تُمثل سعة التحميل رقمًا ثابتًا واحدًا، بل هي نتاج تفاعل عوامل هندسية متعددة: طول الامتداد، ومواقع الأحمال النقطية، وحجم الهيكل، ونوع المادة، ونوع الحمل، وظروف الدعم، ونوع الوصلة، والتدعيم. تجاهل أي عامل منها يجعل تصميمك غير آمن. GF-Truss توثق الأنظمة هذه العوامل بوضوح من أجلك.

أهم النقاط

• يُعد طول الامتداد العامل الأكبر في قدرة التحميل. فالامتدادات الأطول تقلل من الحمل الآمن.

• تؤثر درجة المادة وسماكة الجدار على المتانة. فالدرجات الأعلى والجدران الأكثر سمكًا تتحمل أحمالًا أكبر.

• استخدم دائمًا جداول الأحمال ومعاملات الأمان. لا تخمن أبدًا سعة الحمولة.

العوامل الهيكلية التي تحدد قدرة التحميل

طول الامتداد، وحجم الجمالون، ونوع المادة

يُعد طول الامتداد العامل الأساسي لاختيار أي نظام دعامات ألومنيوم. تقلّ قدرة التحميل القصوى مع زيادة طول الامتداد. فالمسافة غير المدعومة الأطول تمنح الدعامة مجالًا أكبر للانحناء والتشوّه تحت تأثير الوزن. ويمكن ملاحظة هذه العلاقة بوضوح في مثال عملي. فعلى سبيل المثال، تتحمل دعامة ذات حجم معين حملاً أقل بكثير على امتداد أطول.

تُحدد درجة جودة المادة أيضًا الحد الأقصى للأداء. تختلف سبائك الألومنيوم في مقاومة الخضوع، والتي تقيس الإجهاد الذي يتشوه عنده المعدن بشكل دائم. يقارن الجدول أدناه بين سبيكتين شائعتين في صناعة الهياكل المعدنية.

تعني مقاومة الخضوع العالية أن الهيكل يقاوم الانحناء تحت الأحمال الثقيلة. تصل سبيكة 6082-T6 إلى مقاومة خضوع نموذجية تبلغ 260 ميجا باسكال لقطاعات البثق. هذه المقاومة الإضافية مهمة عند زيادة المسافات أو الأحمال نحو الحد الأعلى لسلسلة الهياكل.

يؤثر سمك الجدار بالتوازي مع نوع السبيكة. فكلما زاد سمك الأنبوب، زاد عزم القصور الذاتي، وهو مقياس للصلابة. يوضح الجدول أدناه كيف يؤثر سمك الجدار على السلوك الإنشائي.

يعمل الأنبوب كجائز. ويُحدد الحمل التشغيلي الموصى به بناءً على أقل قيمة من بين مقاومة الانحناء، ومقاومة القص، وحد الانحراف. ويمكن أن يؤثر الانحراف على التصميم حتى عندما يكون الإجهاد ضمن الحدود المقبولة. يسمح طول امتداد الأنبوب البالغ 2400 مم مع حد L/240 بانخفاض لا يتجاوز 10 مم. وتؤدي الجدران السميكة إلى زيادة الصلابة، مما يرفع مقاومة الانحناء ومقاومة الانحراف.

أنواع الأحمال، والدعم، والوصلات

يجب تصنيف كل حمولة تؤثر على هيكلك. الحمولة الثابتة هي الهيكل الدائم نفسه - الهيكل، ومعدات الرفع، والتجهيزات الثابتة. الحمولة المتحركة هي الوزن المؤقت أو المتحرك، مثل المؤدين، أو الأضواء، أو مكبرات الصوت. تشمل الأحمال البيئية الرياح والثلوج. يؤثر كل نوع من هذه الأحمال على إجمالي سعة التحميل بشكل مختلف.

توزع الأوتار الطولية والشبكات العرضية القوى عبر الجملون. تتحمل الأوتار إجهاد الانحناء الرئيسي، بينما تنقل الشبكات قوى القص بين الأوتار وتحافظ على استقرار المقطع. تؤثر مواقع الأحمال النقطية على كيفية انتقال هذه القوى، حيث يختلف سلوك الحمل الموضوع عند عقدة عن سلوكه عند منتصف الوتر. كما يحدد نوع الوصلة - سواء كانت وصلة مسمارية أو مخروطية أو وصلة محورية - كفاءة انتقال القوى بين أقسام الجملون. تمنع الدعامات الحركة الجانبية وتحافظ على الهيكل في مستواه المصمم.

توفر لك وثائق GF-Truss الهندسية بيانات هيكلية موثقة لكل تكوين. اطلب هذه الوثائق دائمًا قبل البدء في التركيب.

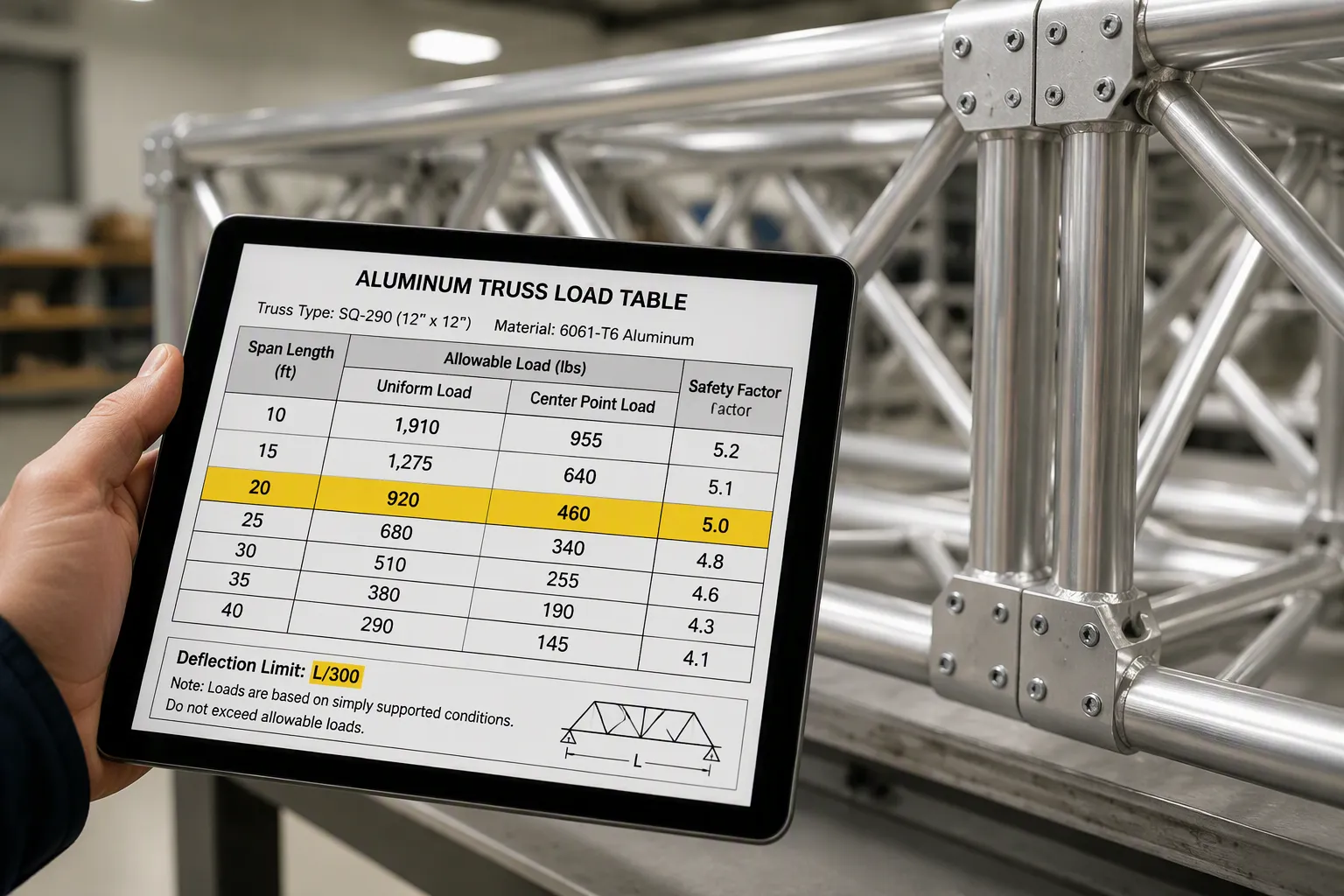

استخدام جداول الأحمال للتحقق من سعة التحميل

تُحوّل جداول الأحمال الحسابات الهندسية إلى قيم قابلة للاستخدام. ينشر المصنّعون هذه الجداول لكل نموذج من نماذج الجمالونات وتكوينات الامتداد. يمكنك إيجاد الحمل المسموح به عند نقطة التقاء طول الامتداد مع حجم الجمالون.

جداول أحمال القراءة ومعاملات الأمان

يتضمن كل جدول أحمال عامل أمان. يفصل هذا العامل بين الحمل الأقصى والحمل المسموح به. ويتم حسابه كنسبة بين إجهاد الخضوع والإجهاد الفعلي.

SF = σyield / σactual

يُعتبر معامل الأمان الذي لا يقل عن 1.5 معيارًا قياسيًا. القيمة المذكورة في الجدول هي حمل التشغيل الآمن، وليست نقطة الفشل.

تظهر حدود الانحراف أيضاً في جداول الأحمال. وهي تتحكم في مقدار انحناء الجملون تحت تأثير الحمل.

يُقلل حد L/240 من الانحراف المسموح به مقارنةً بـ L/180. يلجأ العديد من المهندسين إلى L/180 في الحالات التي يكون فيها بعض الانحراف المرئي مقبولاً، لكنهم يختارون L/240 عندما تكون هناك حاجة إلى دقة أكبر.

يجب عليك أيضًا التحقق من وحدات القياس في جدول الأحمال. الجدول الذي يُدرج وحدات الكيلوغرام يصف الكتلة، وليس القوة. حوّل الكتلة إلى قوة بضربها في تسارع الجاذبية الأرضية. يُعدّ الخلط بين الكتلة والقوة سببًا شائعًا للخطأ في حسابات الأحمال.

الأخطاء الشائعة واختيار الجمالون المناسب

تُقلل أخطاء التركيب من قدرة تحمل النظام. تشمل الأخطاء الشائعة تجاهل طول المسافة بين نقاط التثبيت، وخلط أنواع الوصلات، وتحميل نقاط التثبيت فوق طاقتها، وإهمال توثيق البيانات. كل خطأ من هذه الأخطاء يُحوّل القوى بعيدًا عن افتراضات التصميم. الانحراف المفرط يجعل النظام يبدو غير مستقر قبل حدوث أي عطل فعلي بفترة طويلة.

يجب إرفاق جميع وثائق التأجير الخاصة بالهياكل المعدنية بوثائق رسمية. ستحتاج إلى جداول أحمال الشركة المصنعة، وتقارير هيكلية، ووثائق تثبت أن سعة التحميل المنشورة تشمل عامل الاستخدام المتكرر. لا يمكن التحقق من درجة سبائك الألومنيوم بصريًا، وإنما شهادة المصنع التي يمكن تتبعها إلى دفعة الإنتاج هي وحدها التي تؤكد مواصفات المادة.

اختر دعامة السقف بناءً على طولها ونوع الحمل ومتطلبات الانحراف. بالنسبة للممرات ذات الحركة المرورية العالية، اختر دعامة سقف مصنفة عند L/300 أو أعلى. أما بالنسبة للأرضيات الصناعية القياسية، فقد يكون L/200 كافيًا.

طلب GF-Truss جداول الأحمال والوثائق المهنية قبل البدء بالتركيب. لا تخمن سعة الحمولة أبدًا. تحقق دائمًا من البيانات الهندسية الموثقة.

تُعدّ قدرة التحميل خاصيةً للنظام بأكمله، وليست مجرد مواصفات للهيكل. عوامل قدرة تحمل هياكل الألمنيوم يتفاعل. امتداد الجملون والحمل تتغير العلاقات مع تصميم الهياكل الجمالونيةيجب عليك تقييم الامتداد، والحجم، والمادة، ونوع الحمل، والدعامات، والوصلات، والتدعيم معًا. اطلب وثائق احترافية وجداول أحمال من شركات تصنيع مثل GF-Truss. لا تخمن أبدًا، تحقق دائمًا.

التعليمات

ما هو العامل الوحيد الذي يقلل بشكل كبير من قدرة تحمل نظام الجمالون المصنوع من الألومنيوم؟

يُعد طول الامتداد العامل الرئيسي في التخفيض. فكلما زادت المسافة غير المدعومة، ازداد انحناء الجملون. يجب عليك معالجة امتداد الجملون والحمل كقيمة واحدة متكاملة، وليس بشكل منفصل.

هل يمكن لهيكلين متطابقين في الأبعاد أن يحملا أحمالاً مختلفة؟

نعم. يؤثر كل من نوع السبيكة وسماكة الجدار ونوع الوصلة على الأداء. عوامل قدرة تحمل هياكل الألمنيوم تعمل معًا. أنبوب 6082-T6 يتفوق على أنبوب 6061-T6 ذي الحجم المماثل.

لماذا يُعدّ الانحراف مهماً عندما يبقى الإجهاد ضمن الحدود المسموح بها؟

يتحكم الانحراف في التصميم حتى عندما يبدو إجهاد الانحناء مقبولاً. قد يترهل الهيكل بشكل واضح قبل أن ينهار. جيد تصميم الهياكل الجمالونية يحافظ على الترهل ضمن حدود مثل L/240 أو L/360.
