تشريح هيكل المسرح المصنوع من الألومنيوم: شرح أوتار الهيكل، والدعامات، والوصلات

إن هيكل المسرح ليس مجرد إطار ألومنيوم بسيط، بل هو عنصر بالغ الأهمية. هيكل دعامات من الألومنيوم صُممت هذه الهياكل لتحمل قوى معقدة، بما في ذلك الضغط والشد والقص والالتواء. بالنسبة لمديري الفعاليات الذين يتولون مسؤولية هياكل المسرح، ومسؤولي المشتريات، يُعدّ الفهم السطحي لمكونات هذه الهياكل نقطة ضعف. يقدم هذا الدليل الشامل تحليلًا معمقًا لبنية هيكل المسرح، وفيزياء مكوناته، والمنطق الهندسي وراء طرق توصيل نظام الهيكل التي تُحافظ على تماسك عرضك. لفهم المبادئ الأساسية لهذه الهياكل، نوصي بالبدء بدليلنا التأسيسي. ما هو نظام دعامات المسرح وكيف يعمل؟

ما الذي يميز هيكل الجمالون المصنوع من الألومنيوم الاحترافي؟

إن دعامة المسرح الاحترافية عبارة عن إطار هيكلي معياري يتكون أساسًا من أربعة عناصر هندسية متميزة: الأوتار (الأعضاء الطولية)، والدعامات (أنابيب الدعم الرأسية)، والأقطار (الشبكة المثلثية المقاومة للقص)، وواجهة التوصيل (إما لوحة براغي أو مخروطية ذات شوكة).

تُصنع هذه المكونات بدقة عالية من سبائك الألومنيوم 6082-T6 عالية الشد. وتعتمد السلامة الهيكلية لنظام الجمالون على "التثليث" الذي تُشكّله هذه الأنابيب، مما يسمح للجمالون بتوزيع الإجهاد الموضعي على امتداده بالكامل، وبالتالي منع حدوث انهيار هيكلي كارثي تحت تأثير الأحمال المركزة الثقيلة أو الأحمال الموزعة.

أوتار دعامات الألمنيوم: سعة التحميل والمواصفات الفنية

أوتار الجمالون (المعروفة أيضًا بالأنابيب الرئيسية) هي العناصر الطولية الأربعة التي تُشكّل حواف الجمالون. من الناحية الهندسية، تعمل هذه الأوتار كـ"ألياف خارجية" للعارضة. وسواءً كان الجمالون وحدة مربعة قياسية أو جمالون سقف ألومنيوم معقد، فإن الأوتار تتحمل الجزء الأكبر من الضغط.

إدارة الأحمالعندما يتحمل نظام الجمالون حملاً هابطاً في منتصفه، تتولد قوى انحناء داخل الهيكل. تقاوم الأوتار العلوية الضغط بشكل أساسي، بينما تتحمل الأوتار السفلية قوى الشد. يتيح توزيع الحمل هذا للجمالون تحقيق قوة عالية مع الحفاظ على تصميم خفيف الوزن. يجب أن تتمتع أوتار الجمالون بسماكة جدارية كافية لمقاومة "الانبعاج الموضعي"، حيث يتجعد جدار الأنبوب فعلياً تحت الضغط.

المواصفات التفصيليةتستخدم دعامات المسرح المربعة القياسية المستخدمة في الحفلات الموسيقية (مثل سلسلة 290 مم أو 400 مم) عادةً أنابيب بقطر 50 مم (بوصتين) وسماكة جدار 3 مم. عند التخطيط لتركيب دعامات المسرح والإضاءة، ستحدد الأبعاد الدقيقة للأوتار حدود التحميل؛ وللتعمق في عروض المقاسات القياسية في هذا المجال، راجع ما هو عرض هيكل الإضاءة؟ الدليل الأمثل لاختيار هيكل الإضاءة.

سلامة السطحأي انبعاج أو خدش أو شق يزيد عمقه عن 10% من سُمك جدار الوتر يُعد سببًا كافيًا لإيقاف تشغيله فورًا. يُؤدي هذا النوع من التلف إلى تكوّن "نقطة تركيز للإجهاد" حيث يمكن أن ينتشر الشق، مما قد يُسبب انهيارًا مفاجئًا.

دعامات وأعمدة قطرية من الألومنيوم: منطق التثليث

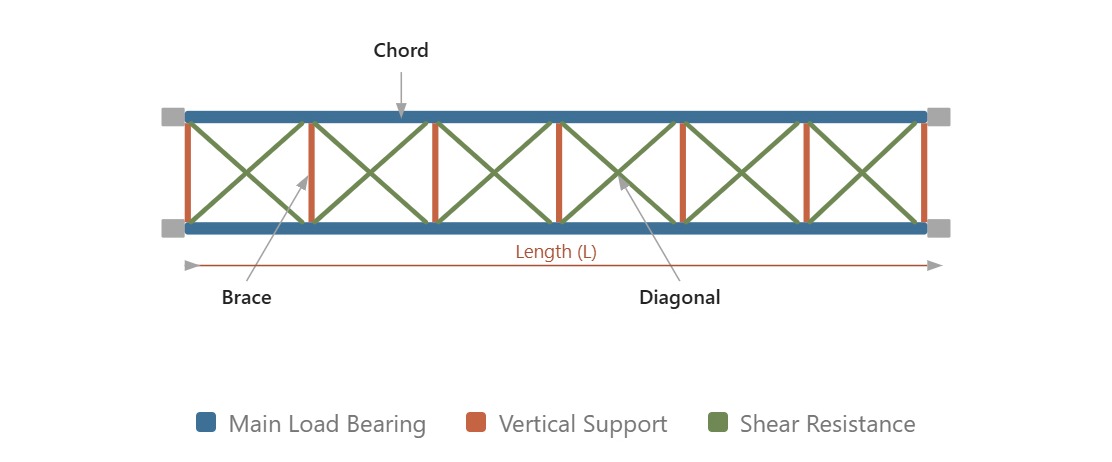

إذا كانت الأوتار هي العمود الفقري، فإن الدعامات والأقطار هي الأضلاع والعضلات التي تمنع هيكل الجمالون من التشوه.

الأقواس العموديةتُلحم هذه الأنابيب بشكل عمودي على الأوتار. ويتمثل دورها الأساسي في الحفاظ على المقطع العرضي المربع أو المثلثي للهيكل. وهي تضمن عمل الأوتار الأربعة جميعها بتناغم تام بدلاً من أن تعمل كأنابيب مرنة مستقلة.

الأقطارهذا هو المكون الأكثر سوء فهمًا. الأنابيب القطرية مسؤولة عن تحمل قوى القص. في هيكل إضاءة من الألومنيوم عالي التحملتُعدّ هذه الأقطار ضرورية للحفاظ على الاستقرار عند تركيب رؤوس متحركة. فعندما ينتقل الحمل عبر الجملون، تنقل الأقطار تلك الطاقة من الأوتار إلى الدعامات.

أنماط اللحامفي التصنيع عالي الجودة، تُوضع الأقطار لتشكيل نمط مثلثي متصل على شكل حرف "N" أو "W". ولأن المثلث هو الشكل الهندسي الوحيد الذي لا يمكن تشويهه دون تغيير طول أضلاعه، فإن هذا النمط يُنشئ شبكة صلبة للغاية تمنع الهيكل من الالتواء تحت تأثير الأحمال غير المركزية، مثل شاشة LED ثقيلة معلقة قليلاً إلى أحد الجانبين.

وصلة دعامة مثبتة بمسامير: صلابة عالية الشد للأحمال الثقيلة

يُعتبر نظام Bolt بمثابة "الحرس القديم" في هذه الصناعة، وهو مفضل لمتانته الشديدة في التركيبات الثابتة والمشاريع الهندسية فائقة الثقل.

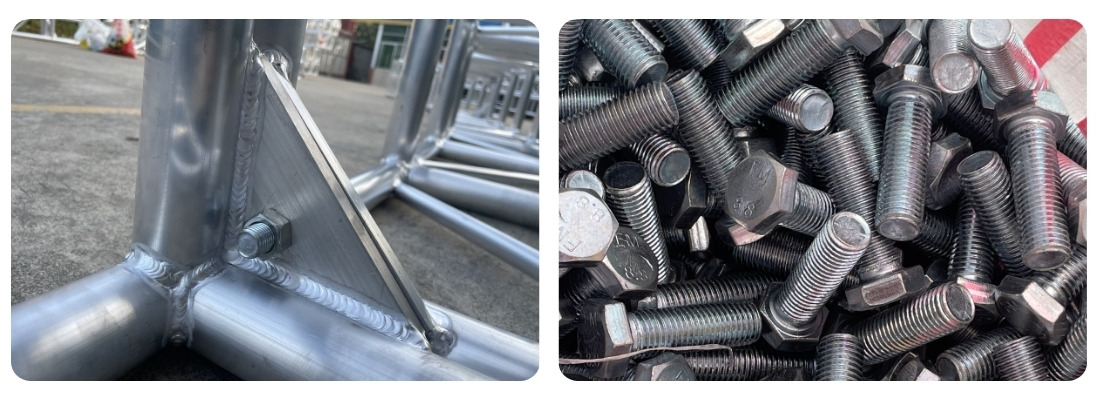

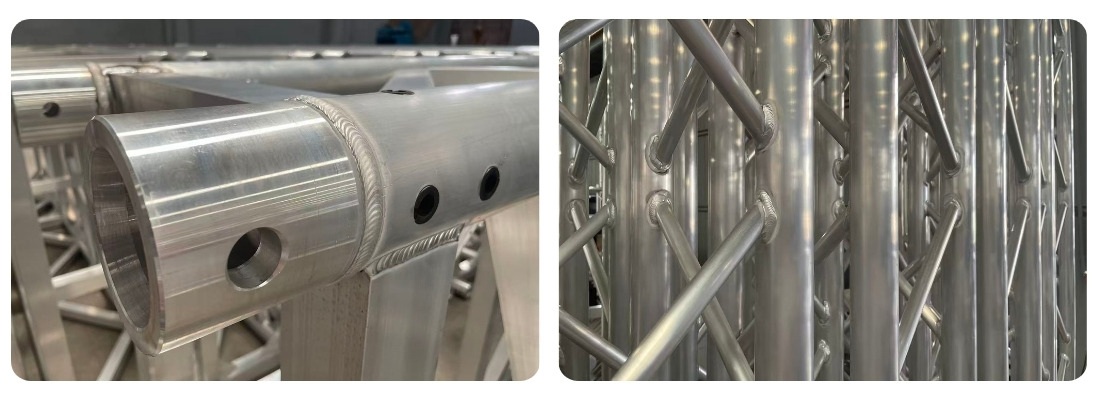

الصفائح الطرفيةتتميز دعامات البراغي بألواح طرفية من الألومنيوم بسماكة تتراوح بين 8 و10 ملم ملحومة بالأوتار. وتُعد دقة اللحام هنا العامل الأهم. نستخدم لحام TIG يدوي عالي المهارة لضمان "التغلغل الكامل"، ليصبح الوتر قطعة واحدة متجانسة من الألومنيوم.

ملحقات التثبيتقوة الوصلة تعتمد على قوة البرغي. تتطلب الأنظمة الاحترافية براغي فولاذية عالية الشد من الدرجة 8.8 أو 10.9، وهي مصممة لتحمل حدودًا محددة لقوى القص والشد.

وسائل الحماية من الاهتزازتتعرض دعامات المسرح غالبًا لاهتزازات منخفضة التردد من مكبرات الصوت الفرعية. قد تتسبب هذه الطاقة في ارتخاء الصواميل العادية. لذا، يجب أن تستخدم أنظمة البراغي الاحترافية صواميل وغسالات وغسالات زنبركية لتوفير ضغط خارجي ثابت على الخيوط، مما يضمن بقاء الصامولة مثبتة في مكانها طوال مدة جولة العرض الطويلة.

نظام دعامات الصنبور: الدقة في السرعة

أصبح نظام Spigot المعيار العالمي للتأجير بفضل اتصاله "الذي لا يتطلب أي تشغيل".

وصلاتهذه قطعة ألومنيوم صلبة ذات شكل مخروطي مدبب. يكمن سرّها في هذا الشكل المخروطي: فعند إدخال المسمار في الفتحة، يتم سحب جزئي الدعامة معًا بقوة هائلة. ينتج عن ذلك وصلة محكمة تُشعر وكأنها قطعة معدنية واحدة متصلة، بينما قد لا تتمكن أنظمة البراغي القديمة أحيانًا من تحقيق تطابق تام.

دبابيسيجب أن تكون المسامير مخروطية الشكل لتتوافق تمامًا مع التجويف الداخلي للوصلة. ومن العلامات الشائعة على رداءة جودة الهيكل وجود ثقوب بيضاوية الشكل في المسامير، والتي قد تحدث عندما تكون المادة لينة جدًا أو عندما لا يكون تركيب الوصلة دقيقًا.

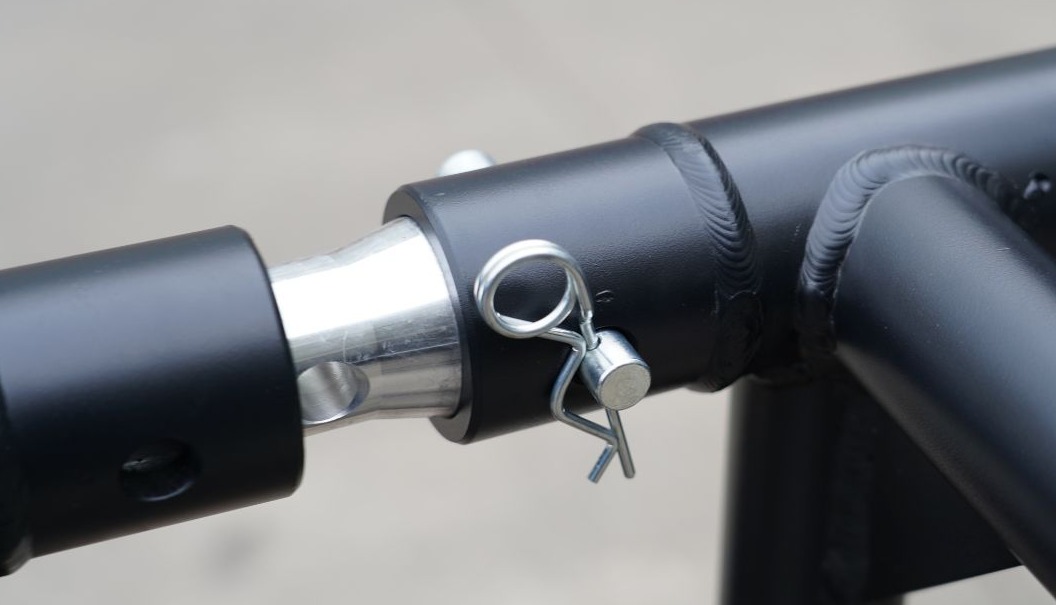

مشابك Rفي نظام الجمالون ذي الوصلات، يُعدّ مشبك التثبيت بمثابة ضمانة الأمان. فبينما يتحمل احتكاك الدبوس المخروطي الحمل، يمنع مشبك التثبيت الدبوس من الانزلاق للخارج نتيجة الصدمات العرضية أو الاهتزازات الشديدة. وفي مجال تركيبات الرفع الاحترافية، يُعتبر فقدان مشبك التثبيت انتهاكًا جسيمًا لمعايير السلامة.

الألومنيوم 6082-T6 مقابل الألومنيوم 6061-T6: أيهما الأفضل لهياكل المسرح؟

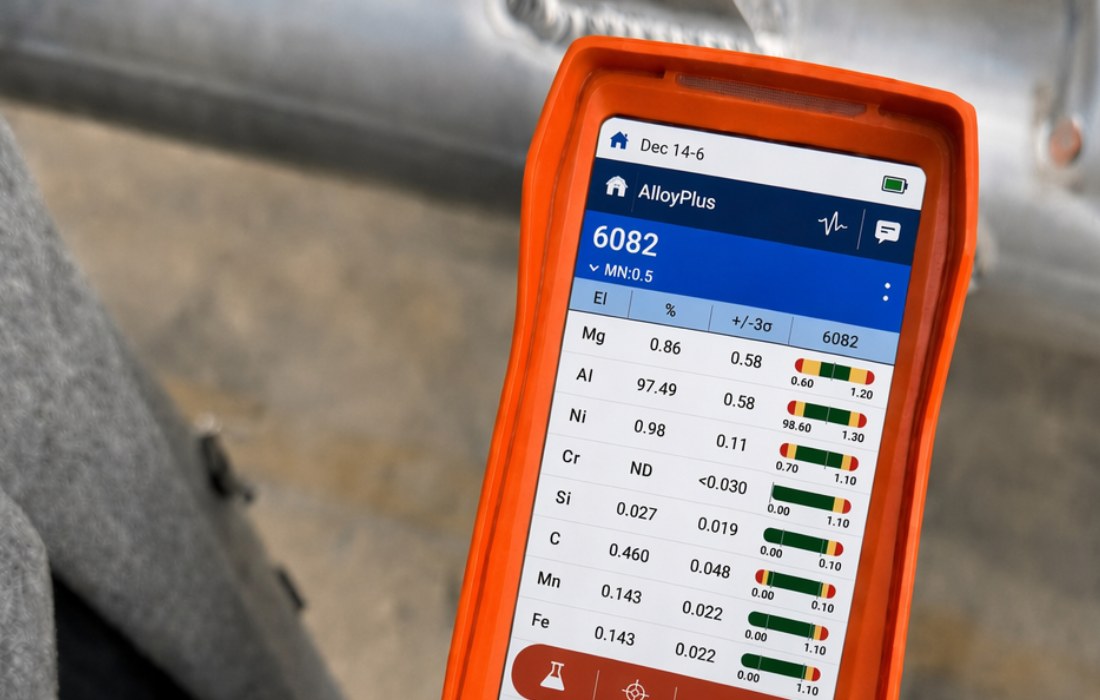

بينما تستخدم بعض الأسواق عادةً سبيكة 6061، فإن المعيار الدولي لصناعة السيارات السياحية (ومادتنا المفضلة) هو سبيكة 6082-T6. هذا الاختيار بالغ الأهمية لأنه يوفر قوة شد قصوى أعلى بكثير.

التركيب الكيميائييحتوي الفولاذ 6082 على مستويات أعلى من المنغنيز والسيليكون. هذا الاختلاف البنيوي يجعله أكثر مقاومة للإجهاد الموضعي ويمنحه قوة شد قصوى أعلى.

المنطقة المتأثرة بالحرارةيفقد الألومنيوم قوته عند اللحام. يمكن لسبائك 6082-T6 استعادة جزء كبير من خصائصها الهيكلية بعد عملية اللحام من خلال المعالجة الحرارية المناسبة. ونتيجة لذلك، يمكن أن تحافظ الوصلات الملحومة في دعامات الألومنيوم على قوة مماثلة لقوة الأنابيب نفسها.

التصليد T6إنّ T6 ليس مجرد تسمية، بل هو عملية معالجة حرارية متعددة المراحل تتضمن المعالجة الحرارية بالمحلول والتقادم الاصطناعي. هذه العملية هي التي تحوّل الألومنيوم اللين إلى مادة هيكلية قادرة على دعم أطنان من المعدات.

ملخص: أهم النقاط الفنية

l الاستقرار الهندسي: يعتبر الربط القطري المكون الأكثر أهمية لمنع فشل القص والالتواء.

l تفوق المادة: يوفر الألمنيوم 6082-T6 قوة خضوع أعلى بكثير من المواد الأخرى المستخدمة في تصنيع الهياكل الجمالونية.

l فيزياء الوصلات: تعطي أنظمة البراغي الأولوية للسلوك الصلب للمسافات الطويلة، بينما تعطي أنظمة الصنبور الأولوية للسرعة والدقة.

l أنظمة الأمان في حال تعطل المعدات: لا تقتصر السلامة على الأنابيب فحسب، بل تشمل أيضاً أدوات التثبيت. يُعد استخدام أي شيء أقل من مسامير فولاذية من الدرجة 8.8 أو دبابيس فولاذية مُقسّاة انتهاكاً لمعايير السلامة الدولية في مجال التجهيز.

التعليمات

س: لماذا أرى شقوقًا صغيرة حول وصلات اللحام في أقطاري؟

ج: هذه "شقوق إجهاد" وهي مؤشر على فشل الإجهاد. للألمنيوم عمر افتراضي محدود للإجهاد. إذا تعرض هيكلٌ ما لحمل زائد أو لسنوات من الاستخدام المكثف، فسوف تفشل اللحامات في النهاية. أي شق مرئي، مهما كان صغيرًا، يعني أنه يجب تدمير جزء الهيكل واستبداله فورًا.

س: ما المقصود بـ "الانحراف" وما هو المقدار المقبول؟

أ: الانحراف هو "الانحناء" أو "الترهل" في امتداد الجملون تحت تأثير الحمل. لكل جملون حدٌّ محسوب (عادةً L/100 أو L/150). إذا وصل الجملون إلى حد الانحراف، فهذا لا يعني أنه سينكسر فورًا، ولكنه يعني أنه لم يعد يتصرف كعتبة يمكن التنبؤ بسلوكها، وأنك تدخل "منطقة الخطر".

س: كيف يؤثر حمل الرياح على مكونات هيكلي الخارجي؟

ج: يمكن أن تُسبب أحمال الرياح ضغطًا إضافيًا على مكونات الجمالون الخارجي، وخاصة الأوتار الرئيسية والدعامات والوصلات. ويساعد النظام المصمم بشكل صحيح مع دعامات مناسبة على الحفاظ على الاستقرار والسلامة في البيئات الخارجية.
