ما هو هيكل صندوق الألمنيوم وأين يُستخدم؟

أن هيكل صندوقي من الألومنيوم هو هيكل مصنوع من سبائك الألومنيوم ذو مقطع عرضي مربع أو مستطيل. يوفر لك هذا الهيكل قوة خفيفة الوزن للدعم والتركيب. GF-Truss يتميز هذا المنتج في هذا المجال. ما هو هيكل صندوق الألمنيوم، وأين يُستخدم؟ يتصدر قطاع الترفيه الطلب العالمي عليه، وتسيطر أمريكا الشمالية على السوق.

أهم النقاط

• يقوم المصنعون بتصنيع دعامات صندوقية من الألومنيوم من سبيكة 6061-T6 لتوفير قوة خفيفة الوزن للتجهيزات المحمولة.

• استخدم دعامات صندوقية معتمدة من TUV بمعامل أمان 5:1 للأحمال العلوية في الفعاليات.

• تتيح أنظمة العوارض الصندوقية إعادة التكوين السريع بين تجهيزات المسرح وعروض المعارض دون الحاجة إلى اللحام.



ما هو هيكل صندوق الألمنيوم؟

البناء والمواد

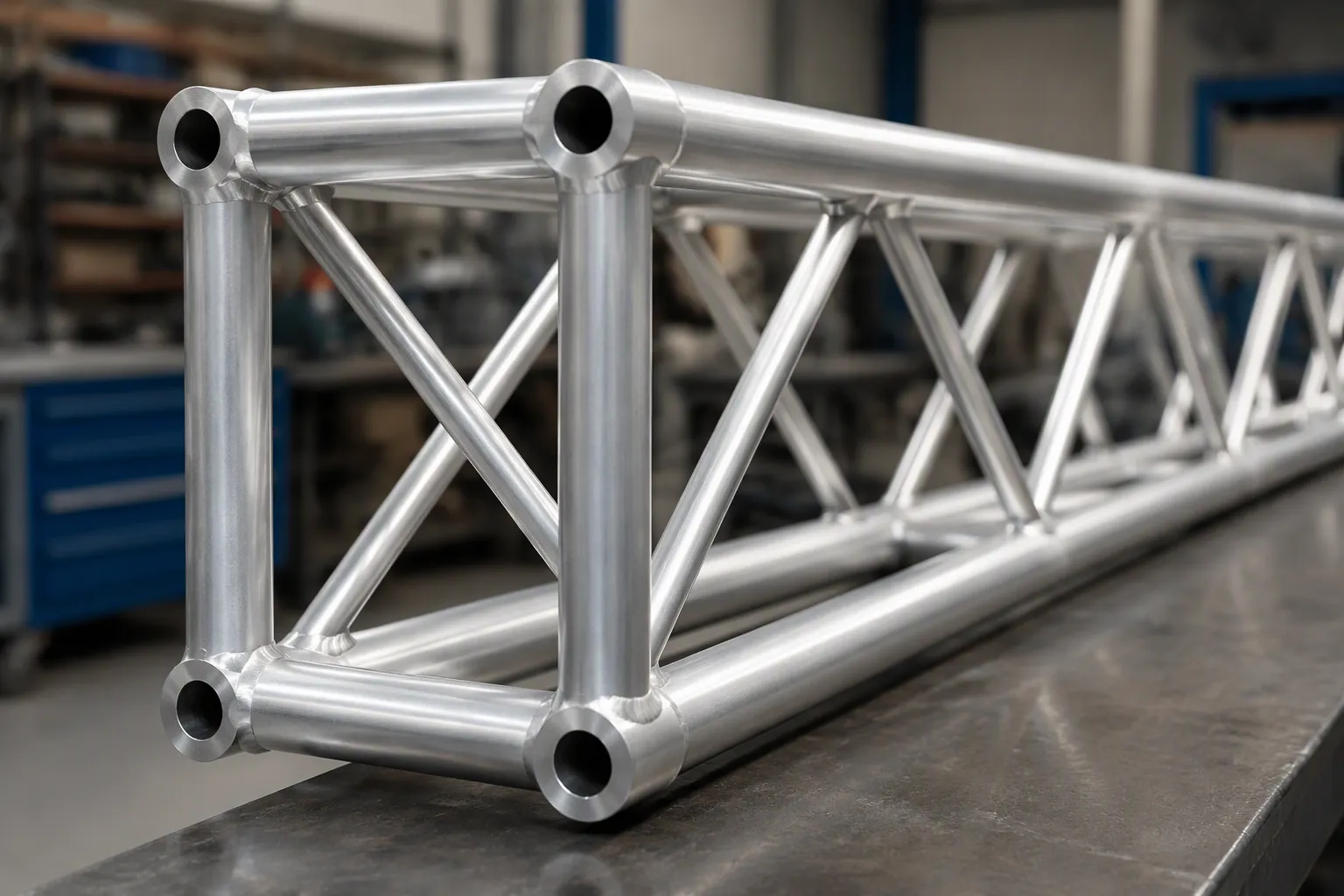

يتكون الهيكل الصندوقي من أربعة أنابيب رئيسية مثبتة في كل زاوية من زوايا المقطع العرضي. تربط هذه الأنابيب شبكة قطرية، مكونةً نمطًا شبكيًا مفتوحًا مميزًا. توفر هذه الشبكة القطرية مقاومة القص اللازمة، وتمنع الأنابيب من الانبعاج تحت تأثير الأحمال. والنتيجة هي إطار مربع أو مستطيل يتحمل القوى الرأسية والأفقية بكفاءة.

يستخدم المصنعون عادةً 6061-T6 سبيكة ألومنيوم لتطبيقات الهياكل الصندوقية العامة. تتميز هذه السبيكة بقوة شد تبلغ حوالي 260 ميجا باسكال، وقوة خضوع تبلغ حوالي 240 ميجا باسكال، واستطالة تتراوح بين 7 و10%. ستجد سبيكة 6061-T6 في أنظمة الهياكل المثبتة بالبراغي وهياكل المعارض التي تتطلب قطاعات بثق معقدة. أما بالنسبة للتطبيقات الشاقة مثل هياكل الأسقف وأبراج مكبرات الصوت، فيفضل المصنعون استخدام سبيكة 6061-T6. 6082-T6 سبيكة. توفر هذه المادة قوة شد أعلى تتراوح بين 290 و 310 ميجا باسكال، مما يجعلها مناسبة لأنظمة الجمالون ذات الوصلات. GF-Truss يختار المواد بناءً على متطلبات التحميل المحددة لكل نموذج من نماذج الجمالون.

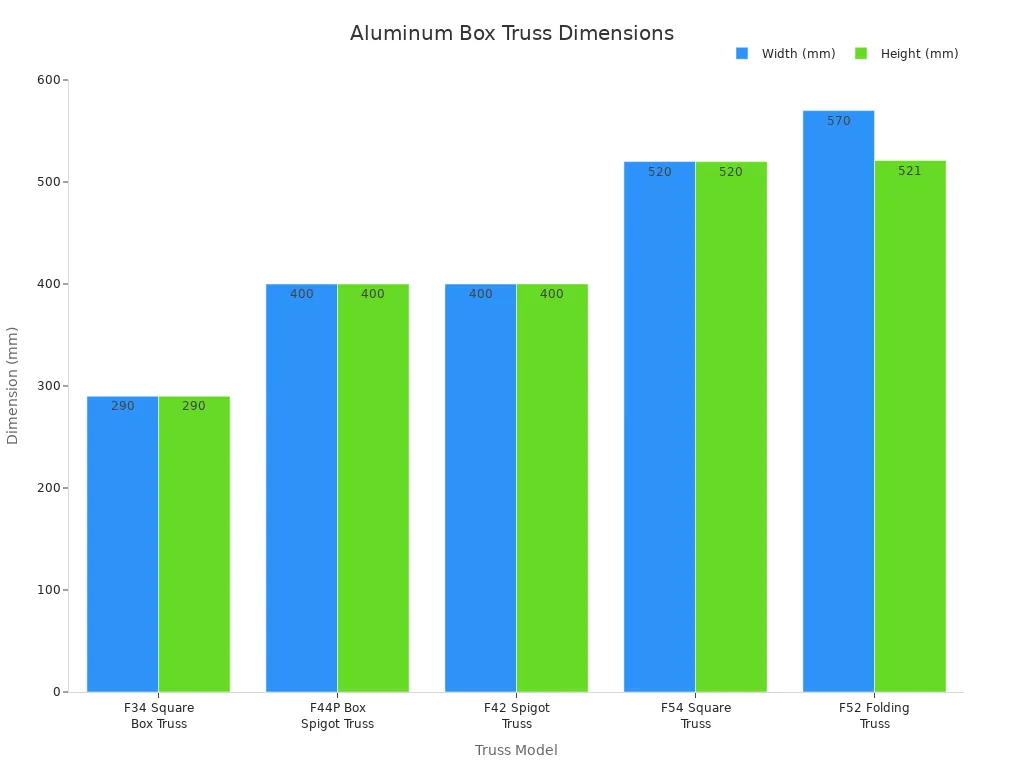

تختلف أبعاد الجمالون الصندوقي القياسي باختلاف الطرازات. يبلغ مقاس الجمالون الصندوقي المربع F34 290 مم × 290 مم، بأنابيب رئيسية قطرها 50 مم وسماكة جدار 2 مم. أما الجمالون المربع F54 فيصل مقاسه إلى 520 مم × 520 مم بسماكة جدار 4 مم. تستخدم العديد من وحدات الإنتاج قطرًا خارجيًا للوتر الرئيسي يبلغ 1.9 بوصة وسماكة جدار 0.145 بوصة. يقارن الجدول أدناه أبعاد المقطع العرضي بين طرازات الجمالون الشائعة.

يبدأ فهم ماهية هيكل صندوق الألمنيوم بالتعرف على تفاصيل البناء هذه وخيارات المواد.

المزايا الرئيسية

يُعدّ تقليل الوزن أهمّ ميزة. يوفر هيكل صندوقي من الألومنيوم 6061-T6 نسبة مقاومة خضوع إلى وزن تبلغ 2.8 إلى 1 مقارنةً بالفولاذ. أي ما يقارب ثلاثة أضعاف القوة لكل وحدة وزن. يحتاج عارضة فولاذية تحمل نفس الحمل إلى كتلة أكبر، مما يجعل الألومنيوم مثاليًا للهياكل المتنقلة التي تتطلب تركيبًا ونقلًا متكررًا.

تُحسّن مقاومة التآكل من المتانة. يوفر الألمنيوم المؤكسد حماية ممتازة ضد الرطوبة والمواد الكيميائية. كما يحمي الطلاء المسحوق السطح، إلا أنه يتآكل بسهولة أكبر من الأكسدة. يُطيل اختيار التشطيب المناسب عمر المعدات ويقلل من تكاليف الصيانة.

تؤكد الشهادات سلامة الهيكل. شهادة TUV يتحقق من صحة الادعاءات الهندسية من خلال اختبارات التحميل التدميرية، وتحليل اللحام، والتحقق من المواد الخام. الامتثال لـ ANSI E1.2-2021 يضمن ذلك استيفاء الهيكل لمعايير السلامة الدولية. وتسعى شركة GF-Truss للحصول على هذه الشهادات لضمان موثوقية استخدامات الهياكل الصندوقية في الفعاليات والمعارض.

عند تقييم هيكل صندوق الألمنيوم، تتضح مزايا الأداء. كما أن التعامل السليم معه يزيد من عمره الافتراضي بشكل ملحوظ. ويساهم الفحص الدوري للحامات والوصلات، إلى جانب اتباع إجراءات التجميع الصحيحة، في منع التآكل المبكر وتحقيق أقصى عائد على الاستثمار.

أين يُستخدم؟

الفعاليات والترفيه

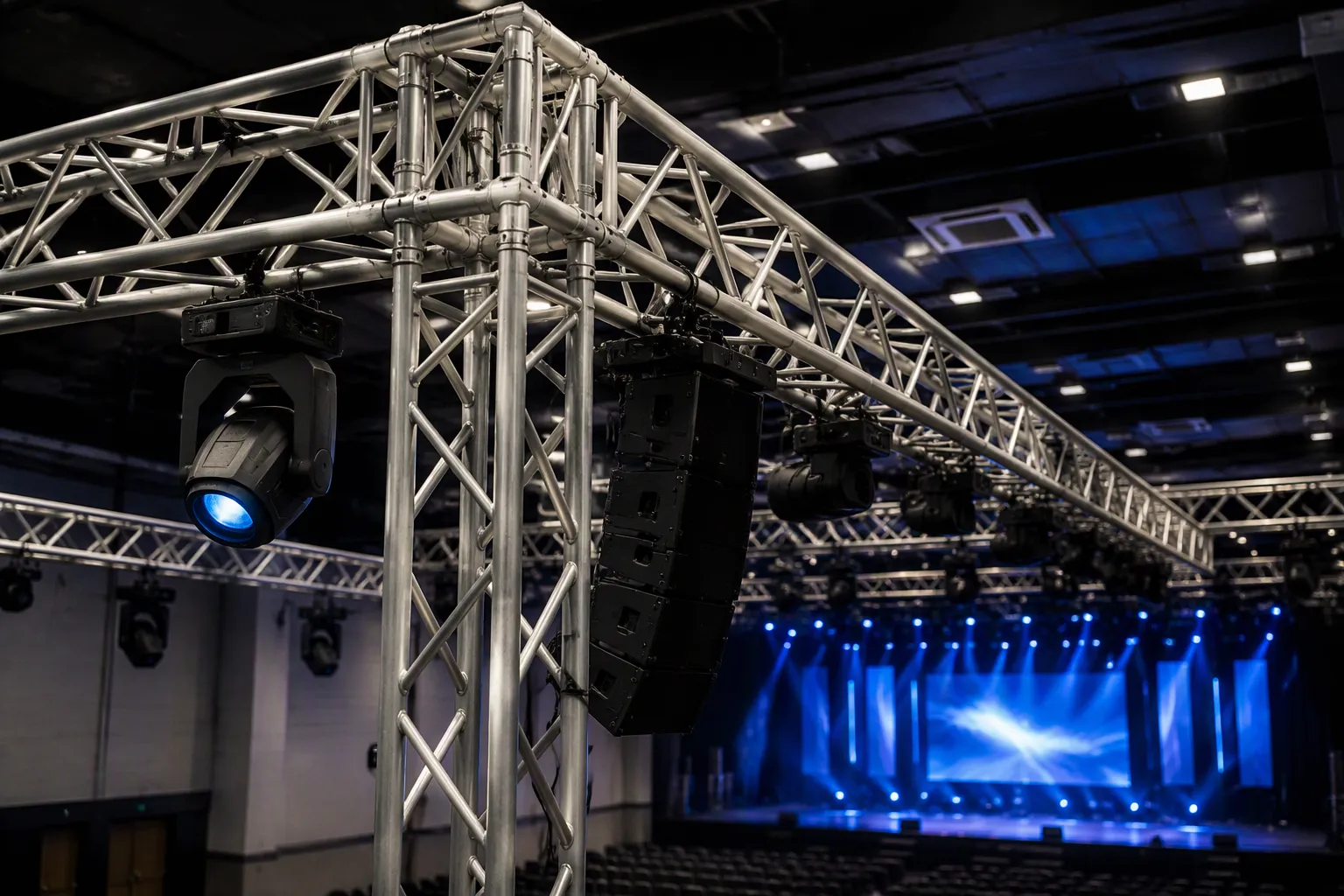

تمثل منصات الحفلات الموسيقية والمهرجانات أكثر الأماكن وضوحًا هيكل صندوقي للمسرح تُستخدم هذه الهياكل في دعم تجهيزات الإضاءة وشاشات LED ومكبرات الصوت واللافتات في الفعاليات الحية حول العالم. يمكن لهيكل صندوقي واحد أن يتحمل أحمالًا علوية كبيرة مع الحفاظ على سهولة نقله بما يكفي للعروض المتنقلة.

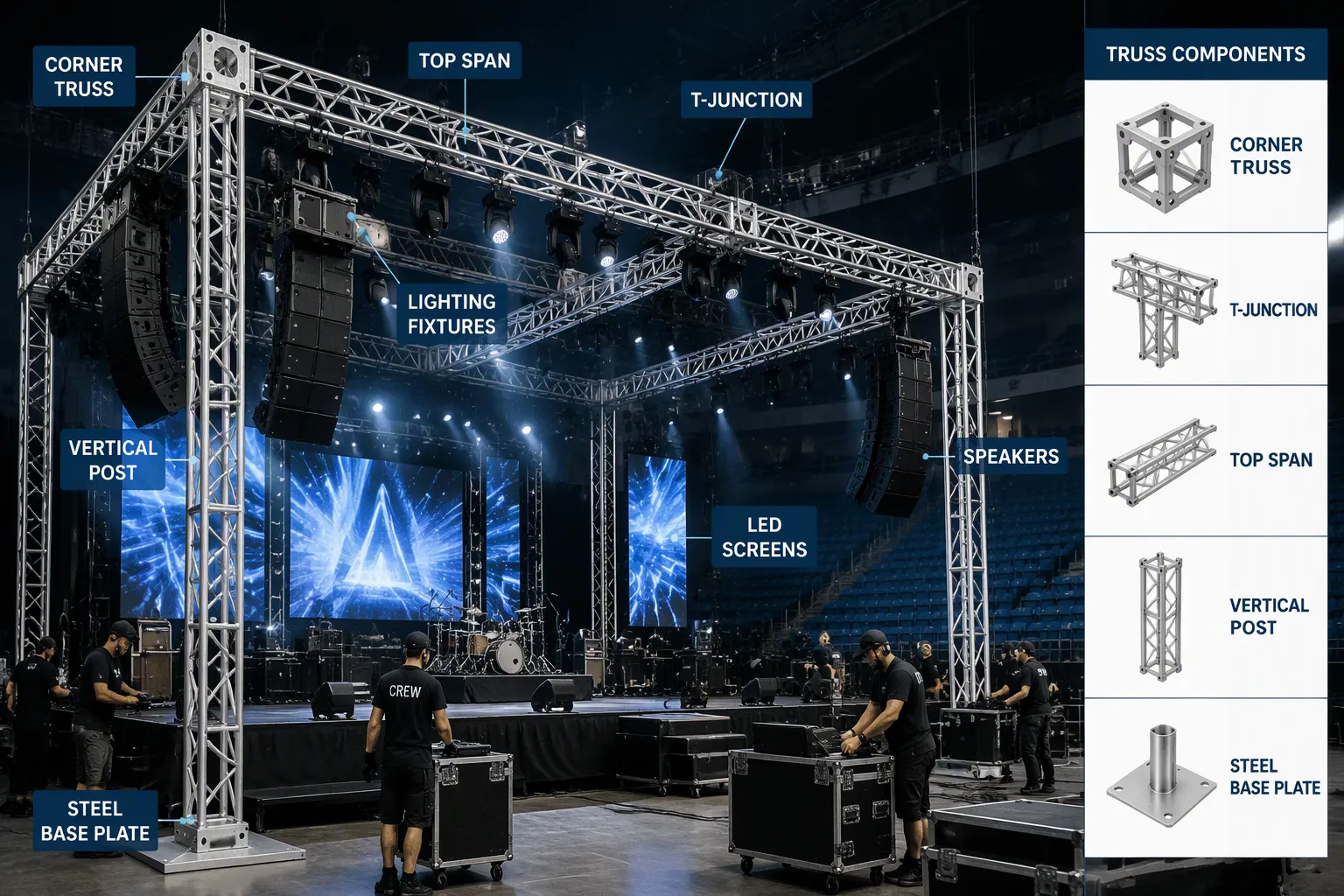

لنأخذ نظام Global Truss ذو الصندوق المربع بأبعاد 40x40x12 قدمًا كمثال عملي. يستخدم هذا الهيكل نظام Global Truss F34 هيكل صندوقي من الألومنيوم ويبلغ حجمه عند التركيب 39.24 × 39.24 × 11.44 قدمًا. يتضمن النظام ثمانية أعمدة رأسية من نوع F34 بطول 9.84 قدمًا لكل منها، وثماني صفائح قاعدة فولاذية من نوع SQ-4137، وأربع قطع من نوع SQ-4126 ثلاثية الاتجاهات بزاوية 90 درجة، وأربع قطع من نوع SQ-4129 ثلاثية الاتجاهات على شكل حرف T، وثمانية امتدادات علوية من نوع F34 بطول 11.48 قدمًا، وثمانية أجزاء إكمال من نوع F34 بطول 5.74 قدمًا. يمكنك استخدام هذا التكوين في مسارح الحفلات الموسيقية، والمهرجانات، وفعاليات الدي جي، وأجنحة المؤتمرات، والإنتاجات المؤسسية.

تُعدّ عوامل الأمان بالغة الأهمية للأحمال العلوية. تتطلب الأحمال الساكنة، مثل وزن سطح السفينة والمعدات الثابتة، عامل أمان بنسبة 5:1 أو 8:1. يُنصح دائمًا بالرجوع إلى جداول أحمال الشركة المصنعة بدلًا من التقدير. أما الأحمال الديناميكية الناتجة عن الرياح أو الحركة أو المؤدين، فتحتاج إلى هامش أمان إضافي يتراوح بين 25% و50%. يمكن للشخص القافز أن يُولّد قوة تتراوح بين ضعفين إلى أربعة أضعاف وزن جسمه. تنطبق هذه الأرقام مباشرةً على أي تطبيقات الجمالون الصندوقي يتضمن ذلك حركة بشرية أو التعرض للهواء الطلق.

المعارض والهندسة المعمارية

تعتمد منصات العرض، واللافتات، وشاشات العرض الكبيرة، والهياكل الإنشائية، وعناصر التصميم المعماري، جميعها على أنظمة الهياكل الصندوقية. ويُقدّر أن قطاع المعارض وحده يستحوذ على 42% من سوق الهياكل الصندوقية العالمي، ما يجعلها المعيار الصناعي. وفي قطاعات محددة من صناعة الفعاليات والمعارض، تصل حصة الهياكل الصندوقية إلى 60% من السوق. كما تُمثّل الهياكل الصندوقية جزءًا كبيرًا من سوق الهياكل المصنوعة من الألومنيوم، والذي يُتوقع أن يصل حجمه إلى 942.3 مليون دولار أمريكي بحلول عام 2025.

تستفيد الهياكل المؤقتة، مثل الأكشاك والمظلات وأنظمة الدعم الأرضية، من سرعة التجميع التي توفرها هياكل الصندوق. إذ يُمكن إعادة تشكيل هذه الهياكل بين الفعاليات دون الحاجة إلى لحام أو تصنيع متخصص. كما تُستخدم هياكل الصندوق في التطبيقات المعمارية لإنشاء شبكات أسقف زخرفية، ومظلات مداخل، وهياكل عرض تتطلب المتانة والشفافية البصرية.

توفر شركة GF-Truss حلولاً للهياكل الصندوقية لجميع هذه التطبيقات. سواء كنت بحاجة إلى هيكل صندوقي للمسرح سواءً كان الأمر يتعلق بالإنتاج أو بالتركيب المعماري الدائم، تنطبق نفس المبادئ الهيكلية. يساعدك فهم ماهية هيكل صندوق الألمنيوم على اختيار النموذج المناسب لكل حالة استخدام.

الهيكل الصندوقي المصنوع من الألومنيوم عبارة عن إطار مربع أو مستطيل الشكل مصنوع من الألومنيوم، يُستخدم للدعم والتركيب. نراه في الحفلات الموسيقية والمعارض والمشاريع المعمارية. قوته وخفة وزنه وتعدد استخداماته تجعله شائع الاستخدام. تقدم GF-Truss حلولاً موثوقة. من المتوقع أن ينمو سوق الهياكل المصنوعة من الألومنيوم من 450 مليون دولار أمريكي في عام 2026 إلى 750 مليون دولار أمريكي بحلول عام 2033، بمعدل نمو سنوي مركب قدره 7.5%. ولا يزال هذا الهيكل أساسيًا للفعاليات الحية والمنشآت المؤقتة.

التعليمات

أي سبيكة ألومنيوم يجب أن تختارها لصنع دعامة صندوقية؟

تختار سبيكة 6061-T6 للاستخدامات العامة، وسبيكة 6082-T6 للأحمال الثقيلة. تتميز كلتا السبيكتين بمقاومة عالية للتآكل. تقوم شركة GF-Truss بمطابقة السبيكة مع احتياجاتك. هيكل صندوقي من الألومنيوم متطلبات التحميل.

كيف تتأكد من أن الهيكل الصندوقي آمن للأحمال العلوية؟

تتحقق من شهادة TÜV والتوافق مع معيار ANSI E1.2-2021. كما تطبق معامل أمان 5:1 للأحمال الساكنة. ديناميكي تطبيقات الجمالون الصندوقي نحتاج إلى هامش إضافي يتراوح بين 25 و 50%.

هل يمكن استخدام نظام دعامات صندوقية واحد لكل من المسارح والمعارض؟

نعم. نفس الإطار يدعم هيكل صندوقي للمسرح منصات العرض وأجنحة المعارض. يمكنك إعادة تشكيل الأقسام بين الفعاليات دون الحاجة إلى اللحام أو التصنيع المخصص.
