منصة عرض خارجية ذكية: نظام إضاءة هيكلي بأبعاد 8×8×6 أمتار مصمم للظروف الواقعية

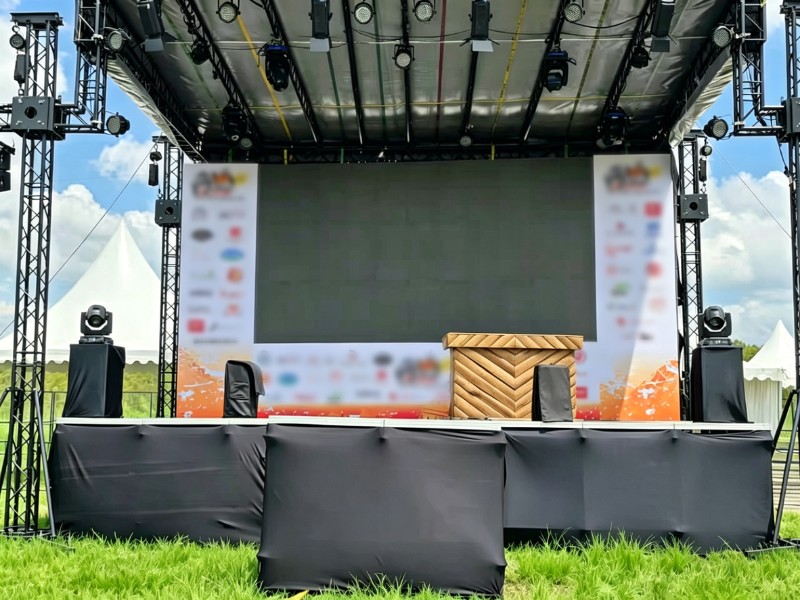

المشروع عبارة عن نظام إضاءة هيكلي بأبعاد 8 × 8 أمتار وارتفاع 6 أمتار، تم بناؤه باستخدام هياكلنا الصندوقية القياسية بقياس 290 مم. يُعد هذا الحجم خيارًا شائعًا جدًا للتجمعات الخارجية متوسطة الحجم، لأنه يوفر مساحة كافية لإعداد احترافي دون تعقيدات تجهيزات الحفلات الموسيقية الضخمة. كان هدفنا بسيطًا: تصميم نظام إضاءة هيكلي سهل الإدارة مع الحفاظ على أداء موثوق في البيئة الخارجية. من خلال التركيز على تصميم سقف مائل وقاعدة متينة، قدمنا ​​مسرحًا يلبي جميع متطلبات المكان المفتوح.

في المشاريع الأخيرة، قمنا بتوفير تجهيزات هيكلية كاملة تتمحور حول... أنظمة دعامات المسرح و دعامة من الألومنيومتوفر هذه الأنظمة إضاءة داعمة، وجدران LED، وهياكل أسقف تتميز بالثبات والكفاءة. وتُستخدم على نطاق واسع في الحفلات الموسيقية، والفعاليات الجوالة، والإنتاجات الضخمة، حيث تتكيف بسهولة مع مختلف تصميمات الأماكن مع ضمان أداء موثوق.

الموثوقية الهيكلية للجملون الصندوقي 290 مم

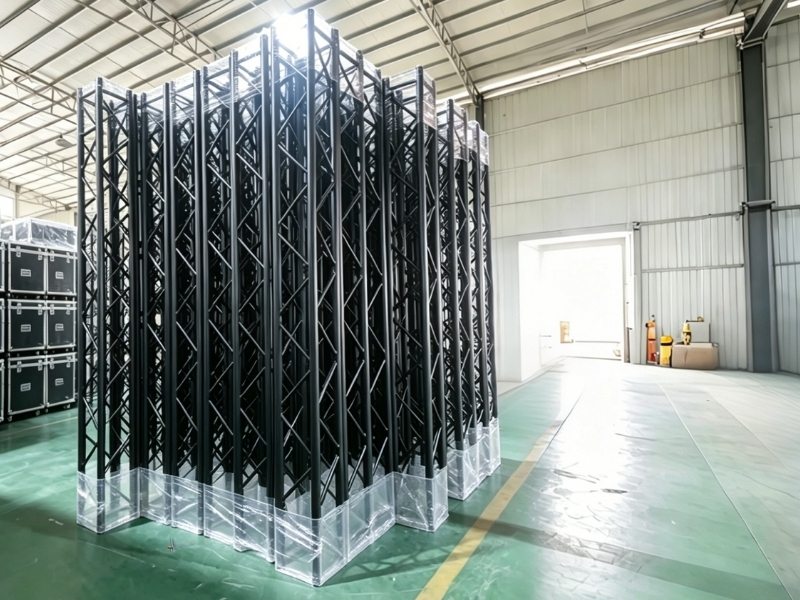

يُعد اختيار الهيكل الإنشائي أهم قرار في أي مشروع بناء بهذا الحجم. بالنسبة لامتداد 8 أمتار، قمنا بتوفير... دعامة صندوقية 290 مم لأنه المنتج الأساسي في هذه الصناعة. فهو يوفر توازناً رائعاً بين الوزن والقوة، مما يجعله مثالياً للهياكل المتنقلة.

• سبيكة ألومنيوم عالية الجودة 6082-T6

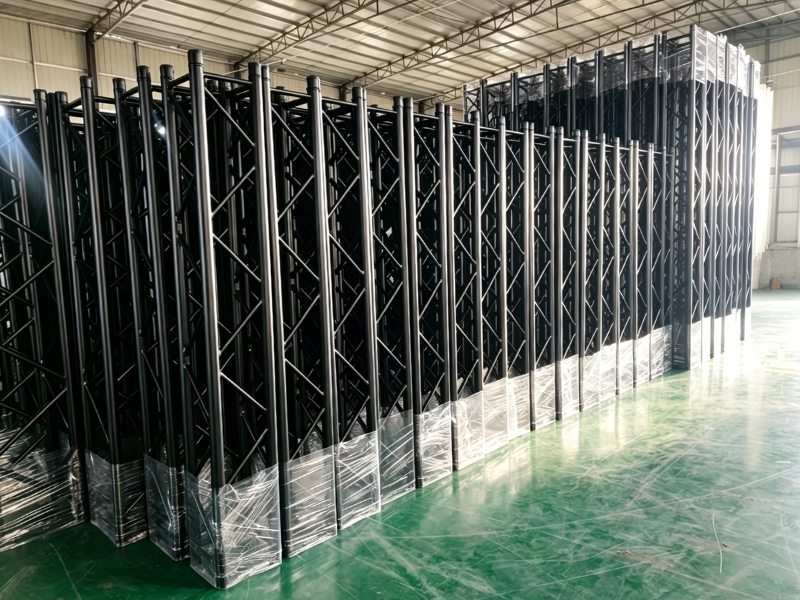

لقد قمنا ببناء نظام دعامات الإضاءة هذا بالكامل باستخدام الألمنيوم 6082-T6. تم اختيار هذه السبيكة تحديدًا لقدرتها الفائقة على تحمل ضغوط البيئات الخارجية. فهي قوية بما يكفي للحفاظ على استقامة ودقة المسافات بين الدعامات التي يبلغ طولها 8 أمتار، وفي الوقت نفسه خفيفة بما يكفي لتسهيل عملية التركيب.

• مقطع مربع لمقاومة الالتواء

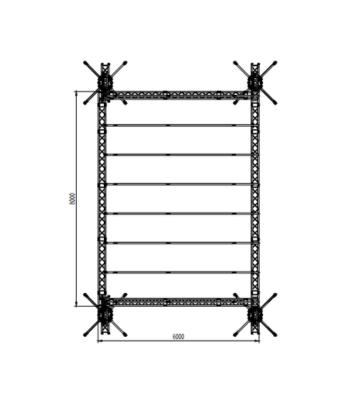

صُممت هندسة الهيكل الصندوقي بقياس 290 مم لمقاومة قوى الالتواء. وهذا أمرٌ ضروري للحفاظ على استقامة خطوط الهيكل على سطح مساحته 48 مترًا مربعًا. كما يوفر نقطة تثبيت متينة لكلٍ من غطاء السقف ومعدات الإضاءة.

الخصائص المعمارية والتصميم الفريد للسقف

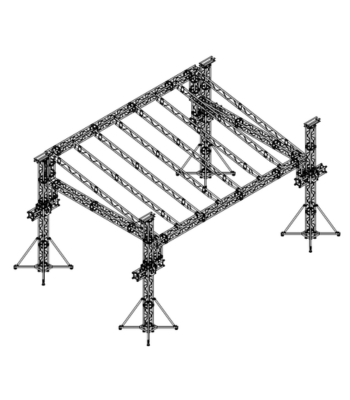

من أبرز سمات نظام الإضاءة هذا طريقة تفاعل السقف مع أعمدة الهيكل. لقد اخترنا تصميمًا يبتعد عن المظهر المتكامل تمامًا لخلق شيء أكثر جاذبية من الناحية البصرية وأكثر وضوحًا من الناحية التقنية.

• واجهة العمود المنفصل

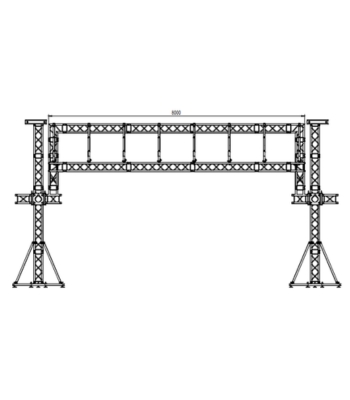

في هذا التصميم تحديدًا، لا يُثبّت السقف مباشرةً على قمة الأعمدة، بل يرتفع قليلًا فوقها، مما يُحدث فجوة صغيرة تُضفي عليه مظهرًا عائمًا. إنه خيار تصميم دقيق يجعل نظام الإضاءة بأكمله يبدو أقل شبهًا بالصندوق التقليدي.

• خطوط نظيفة بدون فوضى إضافية

ركزنا على تبسيط التصميم قدر الإمكان. وباستخدام الخطوط الطبيعية للهيكل لتحديد المساحة، وفرنا مسرحًا يبدو احترافيًا من جميع الزوايا. ويبقى التركيز على هندسة الألمنيوم والشكل الوظيفي للسقف المائل.

سلامة أساسات نظام دعامات الإضاءة

يُمثل نصب الخيام على العشب تحديات فريدة من نوعها، لأن الأرض لا تكون مستوية تمامًا أو صلبة بالكامل. وقد حلت شركة GF-Truss هذه المشكلة من خلال توفير نظام أساسات أكثر متانة من مجرد قاعدة بسيطة.

• قاعدة حديدية شديدة التحمل

اقترحنا على العميل اختيار قاعدة حديدية مُدعّمة لكل عمود من أعمدة الهيكل الأربعة. يُساعد وزن الحديد على تثبيت نظام الإضاءة الهيكلي، ويُوفّر قاعدةً ثابتةً للغاية لأعمدة الهيكل. صُمّمت هذه القواعد لتوزيع وزن الهيكل الهيكلي الذي يبلغ ارتفاعه 6 أمتار، ومنعه من الغرق في التربة الرخوة.

• دعامات جانبية وعوارض قطرية

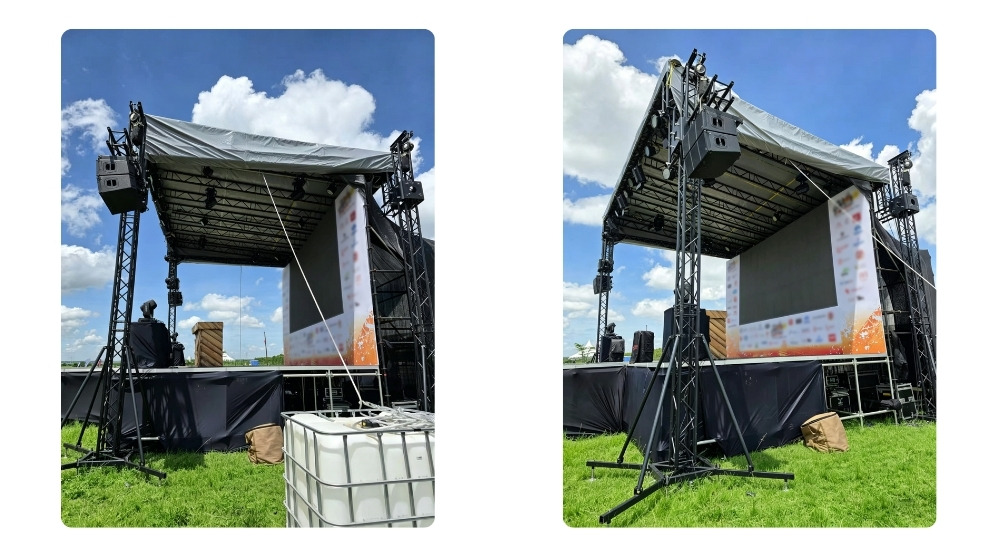

لضمان الثبات الجانبي، قمنا بتزويد كل عمود من أعمدة الهيكل بدعامات خارجية. تمتد هذه الدعامات من القاعدة الحديدية إلى نقطة أعلى على أعمدة الهيكل. ومن خلال إنشاء مثلث عريض في كل زاوية، ضمنّا بقاء نظام هياكل الإضاءة عموديًا ومقاومًا لأي تأرجح ناتج عن الرياح أو حركة المعدات.

• التسوية الدقيقة عبر أقدام قابلة للتعديل

تم تجهيز هذه الدعامات بأرجل قابلة للتعديل، مما يتيح لعملائنا ضبط مستوى النظام بأكمله بدقة متناهية. حتى في حال وجود ميل طفيف في أرض العشب، يمكن ضبط الأرجل لضمان استقامة أعمدة الجمالون الأربعة بشكل مثالي واستقامة شبكة السقف.

ضمان السلامة من خلال تحميل الصابورة والمعدات

تُعدّ السلامة دائمًا أولويتنا القصوى عند توفير المعدات للاستخدام الخارجي. في هذا المشروع الذي تبلغ مساحته 8 × 8 أمتار، وضعنا خطة واضحة للأوزان الموازنة وإدارة الأحمال لضمان سلامة نظام دعامات الإضاءة.

• ملحقات الصابورة المخصصة

استخدم نظام دعامات الإضاءة هذا خزانات موازنة مائية مُغلّفة بإطار فولاذي مُقوّى، مما وفّر حمايةً من حيث الوزن والهيكل. يضمن القفص المعدني الخارجي حفاظ الخزان على شكله تحت الحمل ويمنع تلفه أثناء النقل والمناولة. يسمح هذا التصميم بتوزيع وزن الموازنة بشكل ثابت ومتساوٍ، مما يُحسّن السلامة العامة في الظروف الخارجية.

• سعة التحميل للمعدات التقنية

على الرغم من أن نظام دعامات الإضاءة متوسط ​​الحجم، فقد صُممت دعامة الصندوق بقياس 290 مم لدعم كمية كبيرة من المعدات. حرصنا على توفير مساحة كافية لتعليق شاشة LED في الخلف ومكبرات الصوت ووحدات الإضاءة على طول العوارض الأمامية والجانبية.

نظام تصريف فعال وإدارة مياه الأمطار

السبب الرئيسي لاختيار سقف مائل هو التعامل مع متطلبات تصريف مياه الأمطار. ففي الأماكن المفتوحة، يؤثر نظام تصريف المياه بشكل كبير على نجاح أي فعالية.

• جريان المياه بمساعدة الجاذبية

يضمن التصميم المائل للسقف انسياب مياه الأمطار مباشرةً نحو الجزء الخلفي من الهيكل، مما يمنع هطولها بغزارة على المظلة، وهو السبب الأكثر شيوعًا لتلف أنظمة دعامات الإضاءة الخارجية. ومن خلال توفير مسار واضح لتصريف المياه، نحمي الجزء الداخلي من المسرح من التنقيط والرطوبة.

تركيبات مظلات PVC عالية التوتر

مظلة فضية من مادة PVC مصممة خصيصًا لتناسب هذه المساحة الشبكية التي تبلغ 8 × 8 أمتار. تُشد المظلة بإحكام فوق نظام دعامات صندوقية بقياس 290 مم، وهو أمر ضروري لتصريف المياه بشكل صحيح أثناء الفعالية.

يُظهر نظام الإضاءة ذو الهيكل الشبكي بأبعاد 8×8×6 أمتار كيف يمكن لتصميم بسيط أن يعمل بكفاءة عالية في ظروف خارجية حقيقية. فمن هيكل الشبكة إلى الأساس والسقف، صُمم كل جزء ليتحمل التحديات العملية كالأرض غير المستوية والأمطار، مما يجعل النظام سهل الاستخدام ومتيناً.
